Рельсы

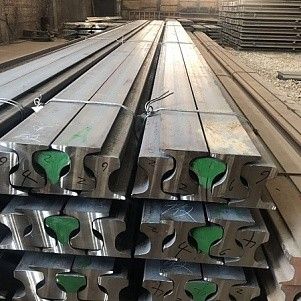

Рельс КР 120 ГОСТ 4121-96 с хранения
Рельс КР 120 ГОСТ 4121-96 с хранения
RUB

Рельс КР 120 ГОСТ 4121-96 с хранения, качество изготовителя

Рельс КР 120 ГОСТ 4121-96 с хранения обладает большим запасом прочности, предназначен для установки или ремонта подкрановых путей тяжелых мостовых кранов грузоподъемностью до 50 т и башенных высотой до 36 м. В маркировке указывается ширина головки прокатного профиля в мм, а также точность прокатки: обычная обозначается литерой А, повышенная — Б. Длина немерных металлоизделий варьируется от 4 до 12 метров, у мерного профиля стандартная протяженность 9, 9,5, 10; 10,5; 11; 11,5; 12 м, допуски по длине— ±50 мм, по количеству профилей немерной длины — 20 %.

Конструкция рельса КР 120 ГОСТ 4121-96 с хранения

В отличие от других видов рельсов, у модификации КР профиль занижен, стенка толще, расширена опорная поверхность, головка закруглена. Асимметрия по вертикали в области подошвы рельса КР 120 ГОСТ 4121-96 с хранения не превышает 2 мм, в головке — 600 мкм. За счет конструктивных особенностей профиль обеспечивает равномерное распределение нагрузки, снижается риск механического износа верхнего пояса.

Размеры рельсовых балок из резерва для путей грузоподъемных кранов (при площади сечения 144,54 см2)

Ширина Толщина стенки (шейка) Высота профиля Радиус скругления головки
головки подошвы
120,0 170,0 38,0 170,0 500,0
Предельные отклонения
+1,0 ±1,2 не регламентируется

Эксплуатационные характеристики рельсовых профилей с шириной головки 120 мм с хранения (госрезерв) для подкрановых путей

Параметр Единицы измерения Значение
Площадь поперечного сечения см2 144,54
Теоретическая масса 1 погонного метра кг 113,47
Критерии стали марки Ст63 сопротивление разрыву кгс/мм2 (МПа) 74 (730)
предел текучести 38 (370)
твердость НВ 10-1 212
Расчетная плотность стали кг/м3 7850
Удлинение % 6
Расстояние до центра тяжести от подошвы мм 86,5
от головки 83,5

Заказать рельс КР 120 ГОСТ 4121-96 с хранения дешево с доставкой

Менеджеры ГК «МеталлЭнергоХолдинг» принимают заявки по номеру телефона 8 800 777 21 67, почте angarsk@zakaz-met.ru или через онлайн-форму. Предлагаем купить рельс КР 120 ГОСТ 4121-96 с хранения с транспортировкой на объект. Гарантия качества при оптимальной цене.

Рельс КР 120 ГОСТ 4121-96 старогодный без износа
Рельс КР 120 ГОСТ 4121-96 старогодный без износа
RUB

Рельс КР 120 ГОСТ 4121-96 старогодный без износа с гарантией качества

Рельс КР — это стальной прокат специального профиля, применяемый в подкрановых путях. Тип балки определяют размеры профиля и расчетная нагрузка, применяемая при эксплуатации. ГК «МеталлЭнергоХолдинг» делает предложение — купить рельс КР 120 ГОСТ 4121-96 старогодный без износа без износа из наличия.

Характеристики рельса КР 120 ГОСТ 4121-96 старогодного без износа

Предлагаем рельсовый прокат с возможностью использования для дальнейшей эксплуатации — без износа. Рельс КР 120 ГОСТ 4121-96 старогодный без износа был демонтирован с кранового пути первой укладки до окончания установленного срока службы в нормальном состоянии, без разрушений. Изделия прошли контроль качества на наличие дефектов, отклонений от прямолинейности, скручивание, кривизну и вогнутость и испытания на растяжение и твердость.

Крановый рельсовый прокат типа КР с шириной головки 12 см, неизношенный и годный к повторной эксплуатации, отвечает требованиям, предъявляемым:

  • к материалу — углеродистая сталь 63;
  • значению предела текучести — не менее 370 Н/мм²;
  • показателям временного сопротивления на разрыв — 730 Н/мм² и относительному удлинению — 6 %;
  • норме твердости поверхности катания рельсовой головки — 212 НВ.

Металлопрофиль сохранил размеры поперечного сечения ГОСТ 4121-96. Параметры соответствуют нормам для изделий с обычной степенью прокатки.

Размеры и масса 1 метра рельсовых балок типоразмера КР 120 для грузоподъемных кранов, старогодных (старогодних)

Параметр Значение
Ширина подошвы рельса (мм) 170
Ширина поверхности катания (мм) 120
Высота профиля (мм) 170
Площадь поперечного сечения (см²) 144,5
Масса отрезка, длиной 1 м (кг) 113,47

Заказать рельс КР 120 ГОСТ 4121-96 старогодный без износа по низкой цене с доставкой

Приобретайте рельсовый прокат специального профиля для повторного использования в конструкциях путей грузоподъемного оборудования с допустимыми расчетными нагрузками. Чтобы направить заявку, запросить цену рельсов КР 120 ГОСТ 4121-96 старогодних, воспользуйтесь электронной почтой angarsk@zakaz-met.ru или телефоном 8 800 777 21 67. Организуем доставку во все города России и в ближнее зарубежье.

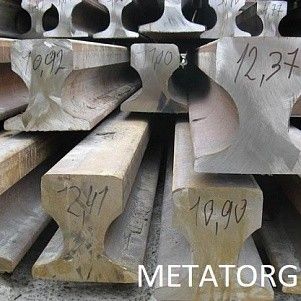

Рельс КР-80 ГОСТ 4121-96 новый
Рельс КР-80 ГОСТ 4121-96 новый
RUB

Рельс КР-80 ГОСТ 4121-96 новый из наличия

Группа компаний «МеталлЭнергоХолдинг» специализируется на прямых поставках рельсовых балок (оптом и в розницу) по ценам заводов-изготовителей. Каждому клиенту гарантируется выгодная цена стальных крановых рельсов КР-80, которая для определенных категорий покупателей может быть еще снижена, оперативная доставка, направление полного пакета технической и сопроводительной документации.

Стандарты на рельс КР-80 ГОСТ 4121-96 новый

Параметр НТД
Общие техусловия ГОСТ 4121
Методы, применяемые при проведении испытаний ГОСТ 1497
Порядок проведения испытаний ГОСТ 7565
Особенности и организация приемки готовых рельсов, нанесение маркировки, подготовка к перевозке транспортом и укладке металлопродукции на временное хранение ГОСТ 7566

Характеристики неиспользованных крановых рельсовых балок с шириной головки (b) в 80 мм

Рельс КР-80 ГОСТ 4121-96 новый предназначен для создания крановых путей, обеспечивающих подвижную работу грузоподъемных кранов. Укладка осуществляется по принципу железнодорожных рельсов, но к материалу, форме, монтажу и эксплуатации предъявляются повышенные требования, указанные в НТД.

Основные размеры рельсового проката КР номер 80

Параметр, условное обозначение Значение
B1 87,0
B2 130
S1 26
S2 28
H1 130
H2 35
H3 26
H4 10
H5 22,75
R 400
r 8

Физико-механические свойства рельсов типа КР-80 и масса в 1 метре

Параметр Значение
Площадь сечения в поперечном разрезе, см² 76,2
У , расстояние, см 6,42/6,58
Инерционный момент, см⁴ 1504/1943
Диапазон сопротивления, см³ 67,5/234,5
Вес погонного метра, кг 59,8

Купить рельс КР-80 ГОСТ 4121-96 новый от завода-производителя

Обращайтесь по телефону 8 800 777 21 67, почте angarsk@zakaz-met.ru и онлайн, чтобы заказать и по лучшей цене купить рельс КР-80 ГОСТ 4121-96 новый. Опытный специалист компании поможет определиться с выбором и предложит лучшую стоимость. Качество изготовителя гарантируем.

Рельс КР-80 ГОСТ 53866-2010 новый
Рельс КР-80 ГОСТ 53866-2010 новый
RUB

Рельс КР-80 ГОСТ 53866-2010 новый от производителя

Грузоподъемная техника относится к объектам повышенной опасности, что объясняет высокие требования при выборе рельсовых балок для подкрановых путей. ГК «МеталлЭнергоХолдинг» предоставляет возможность заказать сертифицированный на соответствие техническим условиями и нормам безопасности крановый рельс КР-80 ГОСТ 53866-2010 новый по выгодной цене завода-изготовителя.

Конструкция рельса КР-80 ГОСТ 53866-2010 нового

Рельс КР-80 ГОСТ 53866-2010 новый — это горячекатаный специальный профиль из углеродистой стали марки 63. Симметричный профиль состоит из подошвы, вертикальной стенки и головки с поверхностью катания. Все углы профиля имеют скругления, все переходы по ширине сечения — радиусные.

Характеристики неиспользованных рельсовых профилей КР с номинальной шириной головки в 0,8 см

Стандарт классифицирует крановые рельсы по точности прокатки на обычную и повышенную и подразделяет на типы по параметру ширины головки рельса. КР-80 — профиль с шириной головки в плоскости катания 80 мм, его размерные параметры указаны в таблице 1.

Таблица 1 — размеры КР-80 и масса рельса

Наименование (единица измерения) Значение
Ширина в основании головки (мм) 87
Высота рельса КР-80 (мм) 130
Ширина подошвы (мм) 130
Площадь поперечного сечения (см²) 81,8
Масса отрезка, длиной 1 м (кг) 64,24

Рельс КР-80 ГОСТ 53866-2010 новый можно заказать отрезками от 4 до 12 м. Изделия прошли проверку качества поверхности, наличия кривизны и отклонений от прямолинейности, соответствия заявленным механическим свойствам. Показатели стального сплава приведены в таблице 2.

Таблица 2 — Механические свойства углеродистой рельсовой стали 63

Наименование показателя Значение
Предел текучести, Н/мм² 730
Предел прочности при растяжении, Н/мм² 370
Относительное удлинение, % 6
Твердость метала на поверхности катания, НВ 212

Где купить рельс КР-80 ГОСТ 53866-2010 высокого качества

Сделав звонок по телефону ГК «МеталлЭнергоХолдинг» 8 800 777 21 67, удобно купить рельс КР-80 ГОСТ 53866-2010. На адрес электронной почты angarsk@zakaz-met.ru вы можете отправить заявку или запрос на обратную связь. Организуем доставку.

Рельс Р65 1/9-1/11 СП524-06РК
Рельс Р65 1/9-1/11 СП524-06РК
RUB

Рельс Р65 железнодорожный 1/9-1/11 СП524-06РК с доставкой

Рельс рамный представляет собой наружный рельс стрелочного перевода. В производстве задействуют качественное сырье — высокоуглеродистую сталь марки К76Ф. Готовый рельс в обязательном порядке проверяется (задействуют специальные инструменты и шаблоны), проводятся испытания на растяжение и статический прогиб.

Рельс Р65 1/9-1/11: технические характеристики

Документ СП524-06РК
Тип Р65
Марки 1/9-1/11
Проект 2769/2768/2434
Исполнение Рамный

Эксплуатационные достоинства рельс Р65

  • Отличными прочностными показателями;
  • Длительным периодом службы;
  • Устойчивостью к деформациям;
  • Возможностью надежной фиксации на стрелке;
  • Сопротивлением износу.

Рельс 1/9-1/11: применение

Указанная деталь активно используется в железнодорожном строительстве, в процессе замены либо восстановления изношенных частей.

Заказать рельсы Р65 1/9-1/11 СП524-06РК по самой низкой на рынке цене

За дополнительной информацией Вы всегда можете обратиться к нашим сотрудникам отдела продаж, они с радостью проконсультируют, а также помогут быстро оформить заказ. Мы организуем доставку по территории всей страны. Для покупки обратитесь к нашим менеджерам по номеру телефона 8 800 777 21 67 или электронной почте angarsk@zakaz-met.ru

Рельс рамный Р65
Рельс рамный Р65
RUB

Рельс рамный тип Р65 в наличии

Рельс рамный Р65 – фасонный профиль сложной конфигурации, изготовленный в соответствии ГОСТ 51685-2014 из специальной рельсовой электростали, мартеновских или конверторных легированных сплавов с содержанием углерода от 0,74 до 0,9%. Конструктивно рельс делится на три части. Верхняя часть – головка с прямой плоскостью. Она непосредственно контактирует с колесом. Шейка принимает на себя продольные и осевые нагрузки, сопротивляется изгибу. Широкая подошва передает усилие опоре, обеспечивает устойчивость рельсового пути при прохождении подвижного состава.

Основные размеры, ширина и высота рамного рельса Р65

параметр значение
регламентированная длина 12,5/25 мм
высота сечения 180 мм
пера подошвы 11,2 мм
ширина (с допусками для В/Т1, Т2,Н) головки 75 мм (±0.4/±0.5 мм)
подошвы 150 мм (±0,8/+1|-1,5 мм)
толщина шейки 18 мм
масса 1 м 64,88 кг

В маркировке указывается тип профиля (Р), ориентировочный вес метра (≈65 кг). Предназначены рельсы Р65 для прокладки звеньевых и бесстыковых участков ж/д путей, обустройства подкрановых путей наземного типа. Аналоги с остряком входят в комплектацию стрелочных переводов.

Как купить рельс рамный Р65 по самой низкой на рынке цене с доставкой

Для покупки обратитесь к нашим менеджерам по номеру телефона 8 800 777 21 67 или электронной почте angarsk@zakaz-met.ru

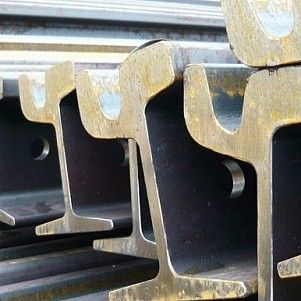

Рельсы железнодорожные Р50 ГОСТ Р 51685-2000
Рельсы железнодорожные Р50 ГОСТ Р 51685-2000
RUB

Рельсы железнодорожные Р50 ГОСТ Р 51685-2000 от завода-изготовителя

Рельсы железнодорожные Р50 ГОСТ Р 51685-2000 — это одна из разновидностей рельсовых балок общего назначения, изготовленных из углеродистых сталей с разной степенью легирования. Используются для прокладки железнодорожного пути бесстыковым или звеньевым способом, изготовления узлов по переводу стрелок. Устанавливают их на железных дорогах общего назначения, подъездных путях производственных предприятий, складских площадок, других объектов инфраструктуры. ГК «МеталлЭнергоХолдинг» производит Р50 по нормам ГОСТа.

Характеристики рельсов железнодорожных Р50 ГОСТ Р 51685-2000

Технические параметры Числовые значения
Высота изделия, мм 152
Расстояние от подошвы до головки, мм 83
Толщина подошвы у края, мм 10,5
Толщина перемычки между головкой и подошвой, мм 16
Ширина головки, мм 72
Ширина подошвы, мм 132

Виды рельсовых высотой 152 мм для звеньевого и бесстыкового пути железных дорог

По качеству изготовления рельсовый прокат ГОСТ Р 51685-2000 делится на следующие категории:

  • Н — рельсы, не имеющие термического упрочнения;
  • T1, T2 — рельсы, имеющие термическое упрочнение;
  • В — рельсы высокого качества, имеющие термическое упрочнение.

Изделия можно заказать без отверстий либо с крепежными отверстиями, расположенными по краям. Рельсы железнодорожные Р50 ГОСТ Р 51685-2000 на концах могут иметь технологические отверстия для крепежа.

Размеры рельса типа Р50 с отверстиями

Технологические размеры Числовое значение
Диаметр крепежного отверстия, мм 34
Высота центра крепежного отверстия, мм 68,5
Расстояние от кромки до центра первого отверстия, мм 66
Расстояние от кромки до центра второго отверстия, мм 216
Расстояние от кромки до центра третьего отверстия, мм 356

По требованию заказчика мы можем изготовить продукцию с другим количеством, размещением и диаметром технологических отверстий перпендикулярных к плоскости изделия. На краях отверстий снимается фаска шириной 1,5-3 мм под углом 45°.

Купить рельсы железнодорожные Р50 ГОСТ Р 51685-2000 с доставкой

ГК «МеталлЭнергоХолдинг» реализует рельсовый прокат с доставкой. Сортамент высокого качества, соответствует заявленным характеристикам, нормам. Купить рельсы железнодорожные Р50 ГОСТ Р 51685-2000 и получить бесплатную информацию можно на сайте, по телефону 8 800 777 21 67, электронной почте компании angarsk@zakaz-met.ru. Для каждого клиента предусмотрен индивидуальный подход.


Рельсы железнодорожные Р50 ОТ350 К76Ф ГОСТ Р 51685-2013
Рельсы железнодорожные Р50 ОТ350 К76Ф ГОСТ Р 51685-2013
Цена от: 97,600.00
RUB

Рельсы железнодорожные Р50 ОТ350 К76Ф ГОСТ Р 51685-2013 всегда в наличии

Представленный тип металлопрофилей представляет собой специальные балки, используемые в прямых, а также пологих кривых участках звеньевого и бесстыкового железнодорожного пути. Изготовление рельсов железнодорожных Р50 ОТ350 К76Ф ГОСТ Р 51685-2013 выполняют на высокоточном оборудовании. В обязательном порядке осуществляют контроль качества поверхности, а также механических свойств и твердости.

Свойства рельсов железнодорожных Р50 ОТ350 К76Ф ГОСТ Р 51685-2013

Исходным материалов выступает качественная сталь для рельсового транспорта марки К76Ф. Соотношение компонентов в ней представлено в таблице ниже.

Химический состав стали К76Ф для рельсовой балки с высотой шейки 83 мм под широкую колею

Элемент Содержание в %
C 0,71-0,82
Si 0,25-0,6
Mn 0,75-1,15
S ≤ 0,025
P ≤ 0,025
V 0,03-0,15
Al ≤ 0,02

Достоинства рельсовых профилей типа Р50 с классом прямолинейности C:

  • Повышенная прочность;
  • Способность выдерживать существенные нагрузки;
  • Сопротивление износу;
  • Надежная фиксация;
  • Длительный срок службы;
  • Безопасность.

Ниже приведены базовые параметры рельсов Р50 ОТ350 К76Ф. Качественные и количественные параметры металлопроката способствуют повышению эффективности использования железнодорожного транспорта.

Характеристики рельсового проката с сечением 65,99 см² категории ОТ350 (конвертерная сталь с содержанием фосфора до 0,025%)

Параметр Значение
Документ ГОСТ Р 51685-2013 (общие технические условия)
Высота, мм рельса 152,0
шейки 83,0
Ширина, мм головки 72,0
подошвы 132,0
Толщина шейки, мм 16
Высота пера подошвы, мм 10,5

Применение балки рельсовой объемно термоупрочненной с шириной подошвы 132 мм

Представленные металлопрофили востребованы в устройстве ж/д путей общего назначения. Рельсы железнодорожные Р50 ОТ350 К76Ф ГОСТ Р 51685-2013 активно задействуют в скоростных железнодорожных магистралях, а также на станциях и разъездах.

Купить рельсы железнодорожные Р50 ГОСТ Р 51685-2013 от производителя ГК «МеталлЭнергоХолдинг»

Приобрести в необходимом количестве качественные балки для рельсового транспорта всегда можно в нашей группе компаний. С любыми вопросами — о точных характеристиках либо условиях поставки и стоимости — обращайтесь к специалистам по телефону 8 800 777 21 67 или электронной почте angarsk@zakaz-met.ru, они с радостью проконсультируют и помогут оформить заказ. Предлагаем купить рельсы железнодорожные Р50 ОТ350 К76Ф ГОСТ Р 51685-2013 с доставкой — транспортировка выполняется по территории всей страны.


Рельсы железнодорожные Р65 ГОСТ Р 51685-2000
Рельсы железнодорожные Р65 ГОСТ Р 51685-2000
RUB

Рельсы железнодорожные Р65 ГОСТ Р 51685-2000 — всегда в наличии и по выгодной цене

Рельсы железнодорожные типа Р65 изготавливаются по ГОСТ Р 51685-2000. Изделия представляют собой длинномерные прокатные стальные профили со сложной конфигурацией поперечного сечения. Специализированная компания «МеталлЭнергоХолдинг» предлагает оптом и в розницу ж/д рельсовые балки Р65. Обеспечивается выгодная цена и полное соответствие требованиям ГОСТа, техническим условиям.

Производство рельса железнодорожного Р65 ГОСТ Р 51685-2000

Подбор сталей и сплавов, химический состав, процесс изготовления и иные параметры строго регламентированы рядом межгосударственных и национальных стандартов. Для Р65 они перечислены далее.

Стандарты изготовления рельсовых балок высотой 180 мм для звеньевого и бесстыкового пути железных дорог

Параметр НТД
Общие техусловия ГОСТ Р 51685
Определение основных механических параметров ГОСТ Р 8.563
Содержание элементов (хим. состав) ГОСТ 22536.1-5 (7-12), ГОСТ 17745
Правила приемки готовой продукции ГОСТ 7566

Конструкция рельсового проката железнодорожного назначения (с отверстиями и без) при массе 1 метра 64,88 кг

Для крепления рельса железнодорожного Р65 ГОСТ Р 51685-2000 к основанию в конструкции изделия предусмотрены отверстия для установки специальных крепежных болтов. Стандарт предусматривает соблюдение основных параметров изготовления отверстий, приведенных далее.

Параметры и места расположения болтовых отверстий для рельсового металлопрофиля Р номер 65 ГОСТ Р 51685-2000

Параметр Значение, см Допуск по отклонениям, мм
d 3,6 ±0,8…1,0
t 7,9 ±0,8…1,0
l1 9,6 ±0,8…1,0
l2 3,2 ±0,8…1,0
l3 4,5 ±0,8…1,0

Размеры Р65 в поперечном сечении

Параметр Значение, см Допуски по отклонениям, мм
H всего рельса 18 ±0,6
h шейки 10,5 +0,3…0,7
b головки 7,5 ±0,5
B подошвы 15,0 ±0,8
e шейки (толщина) 1,8 ±0,4
m пера 1,1 ±0,5

Применение рельсов широкой колеи при высоте шейки в 105 мм

Ширококолейный рельс типа Р65 способа выплавки К, М или Э используется при организации направленного движения:

  • подвижного состава железных дорог;
  • вагонов метрополитена;
  • трамваев;
  • локомотивов;
  • вагонеток (в рудодобывающем производстве);
  • монорельсов для кранов, тележек и пр.

Предназначение металлопрофиля — восприятие давления от колес и передача нижележащим элементам ВСП, направление колес подвижного состава. Возможно использование Р65 ГОСТ Р 51685-2000 в качестве проводника сигнального тока.

Расчетные характеристики ж/д балок ГОСТ Р 51685-2000 с площадью сечения 82,65 см² при плотности стали 7850 кг/м³

Наименование Значение
Расстояние от центра тяжести, мм — низ подошвы 81,30
Расстояние от центра тяжести, мм — верх головки 98,70
Расстояние от центра кручения, мм — низ подошвы 39,40
Расстояние от центра кручения, мм — верх головки 140,60
Момент инерции (вертикальная ось), см4

  • рельса
  • головки
  • подошвы

  • 564
  • 106
  • 445
Линейная масса 1 метра рельса, кг 64,88
Коэффициент теплового расширения α 10, град-1 11,8

Как купить рельсы железнодорожные Р65 ГОСТ Р 51685-2000 требуемой длины и обработки

Ждем ваших заявок онлайн, по телефону 8 800 777 21 67 и адресу электронной почты angarsk@zakaz-met.ru — рельсы железнодорожные Р65 ГОСТ Р 51685-2000 купить выгоднее всего в компании «МеталлЭнергоХолдинг». Прямые поставки без посредников позволяют существенно снизить стоимость. Разрежем профили в размер, поможем подобрать лучшую марку стали для рельсового транспорта и способ обработки металлопроката.

Рельсы железнодорожные Р65К ГОСТ Р 51685-2000
Рельсы железнодорожные Р65К ГОСТ Р 51685-2000
RUB

Рельсы железнодорожные Р65К ГОСТ Р 51685-2000 в ассортименте от завода

Рельсы железнодорожные Р65К ГОСТ Р 51685-2000 применяются для монтажа наружных нитей участков дороги искривленного характера. Группа компаний «МеталлЭнергоХолдинг» предлагает качественный сортамент рельсовых балок в любых объемах. Проверенный материал исполнения, помощь в доставке и монтаже.

Производство рельсов железнодорожных Р65К ГОСТ Р 51685-2000

Изготовление металлопроката осуществляется по нормативам ГОСТ Р 51685-2000 либо ГОСТ Р 51685-2013, который наследует регламент документа от 2000 года. Кривые участки железнодорожного полотна нуждаются в специализированном монтаже и более крепком оборудовании рельсами. Именно поэтому для подобных участков выделена особая модель.

Для производства Р65К отбираются стали кислородно-конвертерного или электрического типа производства (76Ф, 90АФ или 76ХАФ), которые подвергаются дополнительной обработке вне печи, а также вакуумированию. Окалина с поверхности удаляется водой — мощной струей из гидроустановки.

Размеры рельсовой балки для наружных нитей кривых участков ж/д пути

Согласно нормам изготовления рельсы должны соответствовать следующим требованиям, для удобства сведенным в таблицу.

Габариты рельсовых металлопрофилей типа Р65К

Параметр Значение Предельные отклонения
Высота (мм) 181 +1,3 / -1,0
Высота шейки (мм) 105 ±0,6
Толщина шейки (мм) 18 +1,0 / -0,5
Ширина головки (мм) 75 +0,6 / -0,5
Полная ширина подошвы (мм) 150
Высота пера подошвы (мм) 11,25 +0,75 / -0,50

Также стоит обратить внимание на такие показатели, как отклонение формы поверхности по классу прямолинейности (в пределах ±0,6 мм), несимметричность рельса (±1,2 мм) и выпуклость основания подошвы (не более 0,5 мм). Скручивание на один метр не должно превышать 0,5 мм. Если для рельсов железнодорожных Р65К ГОСТ Р 51685-2000 не подразумевают болтовые соединения, то балки выпускаются по длинам до 100 метров. Исполнения для монтажа болтами выпускаются определенных длин, оговариваемых с потребителем — 12,38; 12,42; 12,46; 12,50; 12,52; 24,84; 24,92; 25 метров.

Как купить рельсы железнодорожные Р65К ГОСТ Р 51685-2000 в любом объеме с доставкой

От ГК «МеталлЭнергоХолдинг» — высококачественное изготовление рельсовых профилей для монтажа железнодорожных полотен по стандартизированным размерам или с незначительной коррекцией под нужды потребителя. У нас вы можете купить рельсы железнодорожные Р65К ГОСТ Р 51685-2000, прошедшие контроль микроструктуры, остаточных напряжений, копровой прочности, твердости и прочих механических свойств. Чтобы оформить заказ, используйте почту angarsk@zakaz-met.ru, телефон 8 800 777 21 67 или онлайн-заявку.

Рельсы железнодорожные Р75 ГОСТ Р 51685-2000
Рельсы железнодорожные Р75 ГОСТ Р 51685-2000
Цена от: 76,500.00
RUB

Рельсы железнодорожные Р75 ГОСТ Р 51685-2000 со склада изготовителя

ГК «МеталлЭнергоХолдинг» предлагает купить рельсы железнодорожные Р75 ГОСТ Р 51685-2000 оптом или розничными партиями от производителя. Доставка фасонного проката осуществляется по всей России. Уточнить условия оплаты и доставки можно у нашего менеджера. Представленные металлопрофили используются для строительства ж/д путей и стрелочных переводов.

Виды рельсов железнодорожных Р75 ГОСТ Р 51685-2000

Ширококолейные рельсовые профили расчетной площадью 95,037 см² классифицируются по таким параметрам:

  • Категории качества. Рельсы типа Р75 изготавливаются высшего качества термически упрочненные (В), термоупрочненные (Т1, Т2), без дополнительной обработки не термоупрочненные (Н).
  • Наличию монтажных отверстий. Рельсы Р75 поставляются отверстиями под болты, без отверстий.
  • Материалу и способу производства. Фасонный прокат производится из мартеновской (М), конвертерной (К) или электростали (Э). Исходным материалом служат слитки (без маркировки), непрерывно-литые заготовки (НЛЗ).

Размеры рельсовой балки для звеньевого и бесстыкового пути железных дорог (при ширине головки b = 75 мм)

Габариты Р75 и максимально допустимые отклонения

Наименование параметров Размеры, мм Допустимое отклонение, мм
B T1, T2, H
Общая высота 192,0 ±0,61 ±0,83
Высота шейки 104,4 +0,3 -0,7
Ширина головки 75,0 ±0,42 ±0,53
Ширина подошвы 150,0 ±0,81 +1,10 -1,52
Толщина шейки 20,0 ±0,43 +0,82 -0,50
Высота пера 13,5 ±0,51 +1,10 -0,52

Поперечное сечение рельса Р-75

Стандартная длина изделий — от 12,38 до 25,0 м. Масса одного погонного метра рельса Р75 составляет 74,6 кг.

Размерные параметры болтовых отверстий в рельсовом фасонном прокате с высотой шейки в 104,4 мм

Значения, мм Допустимое отклонение, мм
d t l1 l2 l3 B T1, T2, H
36 80,4 96 316 446 ±0,8 ±1,0
Схема расположения и размеры монтажных отверстий рельсов Р75 ГОСТ Р 51685-2000

Материал рельсового металлопроката для ж/д путей общего и необщего пользования

Для изготовления рельсов железнодорожных Р75 ГОСТ Р 51685-2000 используется сталь марок К78ХСФ, Э78ХСФ, М76Ф, К76Ф, Э76Ф, Э76Ф, М76Т, К76Т, Э76Т, М76, К76, Э76. Соотношение компонентов в сплавах приведено ниже.

Химический состав рельсовых сталей для русской колеи (шириной 1520 мм)

Марка стали Массовая доля элементов, %
C Mn Si V Ti Cr P D Al
К78ХСФ, Э78ХСФ 0,74—0,82 0,75—1,15 0,40—0,80 0,05—0,15 0,40—0,60 0,025 0,025 0,005
М76Ф 0,71—0,82 0,75—1,15 0,25—0,60 0,03—0,15 0,035 0,040 0,020
К76Ф 0,71—0,82 0,75—1,15 0,25—0,60 0,025 0,025 0,020
Э76Ф 0,71—0,82 0,75—1,15 0,25—0,60 0,025 0,025 0,020
М76Т 0,71—0,82 0,75—1,15 0,25—0,60 0,007—0,025 0,035 0,040 0,020
К76Т 0,71—0,82 0,75—1,15 0,25—0,60 0,025 0,025 0,020
Э76Т 0,71—0,82 0,75—1,15 0,25—0,60 0,025 0,025 0,020
М76 0,71—0,82 0,75—1,15 0,25—0,60 0,035 0,040 0,025
К76 0,71—0,82 0,75—1,15 0,25—0,60 - - - 0,025 0,025
Э76 0,71—0,82 0,75—1,15 0,25—0,60 - - - 0,025 0,025

Как сделать заказ рельсов железнодорожных Р75 ГОСТ Р 51685-2000 по лучшей цене за 1 метр и тонну

Чтобы запросить поставку металлопроката, узнать о сроках транспортировки на ваш объект, позвоните по телефону 8 800 777 21 67 или отправьте заявку на электронную почту angarsk@zakaz-met.ru. Цена рельсов Р75 указана на странице, оптовикам сделаем скидки.

Рельсы КР100 новые ГОСТ Р 53866-2010
Рельсы КР100 новые ГОСТ Р 53866-2010
RUB

Рельсы КР100 новые ГОСТ Р 53866-2010 из наличия на складе

Рельсы КР100 новые ГОСТ Р 53866-2010 относятся к фасонному металлопрокату. Такой сортамент изготовляется из высокоуглеродистой стали, имеет скругленную головку. Реализуемые балки используются в строительной сфере, обеспечивают передвижение крановой техники по площадке. Данная группа металлопрофилей поставляется со склада ГК «МеталлЭнергоХолдинг».

Монтаж рельсов КР100 новых ГОСТ Р 53866-2010

Балки новые являются основой железнодорожного полотна, используемого для передвижения подъемных кранов. Профили подвержены минимальному воздействию коррозийных процессов, поэтому для их хранения не применяются специальные требования.

Простая процедура монтажных и демонтажных операций позволяет в короткие сроки перемещать крановую технику с одного места на другое. Установка рельсов КР100 новых ГОСТ Р 53866-2010 производится на стальные подкрановые балки.

Для крепления неиспользованных рельсовых профилей с шириной головки b 10 см для путей грузоподъемных кранов применяются:

  • планки упорные (тип У-2);
  • планки прижимные (тип П-1);
  • болты, гайки, шайбы (размер М24).

Размеры крановых рельсовых балок при массе 1 метра 89,05 кг

Величина Значение
Величина ширины подошвенного элемента конструкции, мм 150
Величина ширины головного элемента конструкции, мм 100
Величина высоты конструкции, мм 150
Величина толщины шейного отдела рельса, мм 30

Купить рельсы КР100 новые ГОСТ Р 53866-2010 по лучшей цене за 1 метр и тонну

Чтобы оформить заказ, получить дополнительные сведения, обращайтесь к нашим специалистам, будем рады помочь. Представленные балки отпускаются в полностью готовом к использованию виде, упаковываются в пачки. Вы можете купить рельсы КР100 новые ГОСТ Р 53866-2010 онлайн, по телефону 8 800 777 21 67 и электронной почте angarsk@zakaz-met.ru.

Рельсы крановые КР 100 ГОСТ 4121-96 новые
Рельсы крановые КР 100 ГОСТ 4121-96 новые
RUB

Рельсы крановые КР 100 ГОСТ 4121-96 новые от производителя

Рельсы крановые КР 100 новые изготавливаются из углеродистой стали в соответствии с требованиями нормативно-технической документации. Используются для прокладки подкрановых путей. Группа компаний «МеталлЭнергоХолдинг» предлагает оптом и в розницу КР 100, по всем параметрам отвечающие требованиям ГОСТ 4121-96.

Производство рельсов крановых КР 100 ГОСТ 4121-96 новых

Все технологические процессы, связанные с изготовлением рельсов КР 100 новых, их транспортировкой и практическим применением, строго регламентированы. Основные НТД приведены ниже.

Стандарты изготовления кранового (подкранового) рельсового проката (не бывшего в использовании) с массой 1 метра 83,09 кг

Параметр Номер
Общие техусловия ГОСТ 4121
Организация и правила приемки ГОСТ 7566
Определение хим. состава ГОСТ 12359
Методы проведения испытаний ГОСТ 1497, ГОСТ 9012
Транспортировка, укладка на хранение ГОСТ 7566

Размеры рельсовой балки площадью 105,85 см2 для путей грузоподъемных кранов

Размерные параметры (габариты) рельса типа КР 100

Параметр Значение
b 100,0
b1 108,0
b2 150,0
s1 32,0
s2 34,0
h 150,0
h1 40,0
h2 30,0
h3 11,5
h4 11,25
h5 22,250
R 450,0
RА 35,0
RБ 35,0
r 8
r1 8
r2 2,0

Предельно допустимые отклонения по точности прокатки для рельсовых металлопрофилей КР номер 100 повышенной точности прокатки

Элемент рельса Величина максимального отклонения
Ширина рельса +1/-2
Ширина подошвы +1/-2,5
Высота рельса ±0,8
Длина мерного рельса +50

Характеристики неиспользованных подкрановых рельсовых профилей при номинальной ширине головки в 100 мм

Параметр Значение
Площадь сечения в поперечном разрезе, см² 105,9
Расстояние до центра тяжести у¹/у² 7,55/7,45
Момент инерции, см⁴ 2768/859/3627
Момент сопротивления (диапазон) 114…367
Вес 1 погонного метра рельса, кг 83,1

Где купить рельсы крановые КР 100 ГОСТ 4121-96 новые по оптимальной цене за метр и тонну

Выгоды заказа рельсового проката КР 100 из углеродистой стали в ГК «МеталлЭнергоХолдинг»:

  • высокое качество;
  • выгодная цена (для постоянных клиентов дополнительные скидки);
  • оперативное выполнение заказа;
  • доставка по России и в страны СНГ;
  • наличие полного комплекта технической и сопроводительной документации.

Заказать и на выгодных условиях купить рельсы крановые КР 100 ГОСТ 4121-96 новые в ГК «МеталлЭнергоХолдинг» вы можете, сделав всего один телефонный звонок менеджеру. Обращайтесь по номеру 8 800 777 21 67, а также по почте angarsk@zakaz-met.ru или через онлайн-заявку.

Рельсы крановые КР 100 с хранения
Рельсы крановые КР 100 с хранения
RUB

Рельсы крановые КР 100 с хранения (качество изготовителя)

Представленные металлопрофили используются для перемещения различных кранов (например, мостовых и башенных), а также других видов специальной строительной техники. С указанной целью рельсы крановые КР 100 с хранения активно применяют на территории строительных площадок, складов и портов. Кроме того представленное изделие нередко задействуют в машиностроении и производственных цехах, а также в горнодобывающем производстве.

Характеристики рельсов крановых КР 100 с хранения

Изготовленный из качественной высокоуглеродистой стали рельсовый прокат с шириной головки b 10 см с резерва характеризуется положительными свойствами, среди которых:

  • хорошие прочностные показатели;
  • надежность;
  • устойчивость к износу;
  • длительный срок службы;
  • способность выдерживать существенные нагрузки (это во многом определено увеличенной толщиной стенки).

Конструкция рельсовых балок (госрезерв) с подошвой 150 мм для путей грузоподъемных кранов

Конструктивной особенностью профилей является тот факт, что рельсы крановые КР 100 с хранения обладают широкой опорной плоскостью. Это обуславливает равномерное распределение нагрузки и хорошее сцепление с колесными парами оборудования, а значит, повышает уровень безопасности. Обращаем ваше внимание, что балки с резерва в обязательном порядке проверяются на соответствие требованиям ГОСТа.

Размеры рельсового профиля типа КР 100

Параметр Значение
Длина, м 11
Ширина подошвы, мм 150
Ширина головки рельсов, мм 100
Масса 1 шт., кг 914

Заказать и купить рельсы крановые КР 100 с хранения по лучшей в регионе цене за метр и тонну

В нашей компании можно в необходимом количестве приобрести рельсовые балки с резерва. Стоимость, подробные технические характеристики, а также условия доставки уточняйте у менеджеров из отдела продаж — купить рельсы крановые КР 100 с хранения, запросить расчет цены за 1 м или т проката удобно по телефону 8 800 777 21 67, почте angarsk@zakaz-met.ru и через онлайн-форму.


Рельсы крановые КР 120 новые ГОСТ 4121-96
Рельсы крановые КР 120 новые ГОСТ 4121-96
RUB

Рельсы крановые КР 120 новые ГОСТ 4121-96 в ассортименте по длине

Рельсы крановые КР 120 новые ГОСТ 4121-96 эксплуатируют для монтажа колеи, используемой при перемещении соответствующего тяжеловесного оборудования. Группа компаний «МеталлЭнергоХолдинг» предлагает поставки высококачественного металлопроката: доставка по месту, помощь в подборе характеристик, лучшие цены на рынке.

Монтаж рельсов крановых КР 120 новых ГОСТ 4121-96

Тяжелое крановое оборудование, используемое на погрузочных работах различного типа — от строительства и промышленных объектов до погрузки в портах, на разработках, — требует надежной основы для колеи движения. Рельсы крановые КР 120 новые ГОСТ 4121-96 отличаются от обычных повышенными размерными характеристиками, а также высокой прочностью, стойкостью к нагрузкам. Укладываются на специально подготавливаемое основание, стыкуются при помощи электродуговой сварки.

Характеристики неиспользованного рельсового проката с шириной головки b 12 см для подкрановых путей

ГК «МеталлЭнергоХолдинг» изготовляет балки, соблюдая регламенты по размерам. Точные параметры выдерживаемых балками нагрузок можно уточнить у представителей производителя.

Параметры (размеры и масса) рельсовых балок типа КР 120

Параметр Значение
Высота рельса (мм) 170,0±0,6
Высота шейки (мм) 90,0±0,6
Ширина головки (мм) 129,0±0,5
Ширина подошвы (мм) 170,0±1,0
Толщина шейки (мм) 40,0±0,5
Высота пера подошвы (мм) 31,15±0,5
Отклонение поверхности катания (мм) +0,6/-0,3
Несимметричность (мм) ±1,2
Выпуклость основания подошвы (мм) 0,3—0,5
Вогнутость основания недопустима
Длина рельса (м) мерная 9,0—12,0
Длина рельса (м) немерная 4,0—12,0
Масса 1 м (кг) 113,47—118,0

Купить рельсы крановые КР 120 новые ГОСТ 4121-96 с резкой в размер

Цена за 1 метр и тонну рельсовых балок с головкой 12 см для путей грузоподъемных кранов всегда оптимальна при заказе от изготовителя. ГК «МеталлЭнергоХолдинг» предлагает заказать и купить рельсы крановые КР 120 новые ГОСТ 4121-96 повышенной надежности из стали. В наличии металлопрокат стандартных параметров; по запросу поставим профили нетиповой длины — принимаем заявки по телефону 8 800 777 21 67 и почте angarsk@zakaz-met.ru.

Рельсы крановые КР 120 новые ГОСТ Р 53866-2010
Рельсы крановые КР 120 новые ГОСТ Р 53866-2010
RUB

Рельсы крановые КР 120 новые ГОСТ Р 53866-2010 из наличия с доставкой

ГК «МеталлЭнергоХолдинг» предлагает купить рельсы крановые КР 120 новые ГОСТ Р 53866-2010 в любых объемах по оптовым ценам. На большие партии делаем скидки, организуем транспортировку металлоизделий в любой российский регион. По вопросам оформления заказа обращайтесь к нашему менеджеру.

Технические характеристики рельсов крановых КР 120 новых ГОСТ Р 53866-2010

Рельсы крановые типа КР120 выпускаются повышенной (Б) и обычной (В) точности прокатки. Материалом для изготовления служит специальная сталь для рельсового транспорта марки 63 с химсоставом по ГОСТ 4121. По запросу заказчика возможно изготовление балок из стали марок по ГОСТ Р 51685. Профили выпускаются мерной длины 11,0 и 12,0 м. Вес 1 метра длины рельса составляет от 113,47 до 118,0 кг. Поперечное сечение проката представлено на рисунке.

Поперечное сечение рельса КР-120

Размеры рельсовых балок с площадью сечения 150,69 см2 для путей грузоподъемных кранов

Параметр Значение
b 120,0
b1 129,0
b2 170,0
S 44,0

Контроль качества неиспользованного рельсового проката с номинальной шириной головки 12 см для подкрановых путей

Поставляемый сортамент проходит проверку качества. Проверяют состав стали, измеряют длину, кривизну, прямолинейность, скручивание рельсов крановых КР 120 новых ГОСТ Р 53866-2010, определяют качество поверхности, расслоение металла на торцах. Проводятся испытания сопротивляемости нагрузкам на растяжение.

Купить рельсы крановые КР 120 новые ГОСТ Р 53866-2010 по цене за 1 м и тонну от завода-изготовителя

Сделать заказ на поставку можно любым удобным способом — позвоните по телефону 8 800 777 21 67 или напишите нам на электронную почту angarsk@zakaz-met.ru. Специалист нашей компании свяжется с вами для подтверждения заказа, рассчитает цену рельсов КР 120 для путей грузоподъемных кранов, сориентирует по срокам выполнения заказа, даст ответы на все интересующие вас вопросы.


Рельсы крановые КР 70 с хранения
Рельсы крановые КР 70 с хранения
RUB

Рельсы крановые КР 70 с хранения по лучшим ценам

Рельсы крановые КР-70 с хранения изготовляются из высокоуглеродистой стали, имеют скругленную головку. Балки используются в строительной сфере, обеспечивают передвижение крановой техники по площадке. Данный тип профилей поставляется со склада ГК «МеталлЭнергоХолдинг».

Свойства рельсов крановых КР 70 с хранения

Балки соответствуют требованиям стандарта ГОСТ 4121-96. Они являются основой железнодорожного полотна, используемого для передвижения подъемных кранов. Рельсы крановые КР 70 с хранения имеют усиленную конструкцию: утолщенную стенку и опорную площадка повышенной толщины. Металлопрокат подвержен минимальному воздействию коррозийных процессов, поэтому для хранения не применяются специальные требования.

Эксплуатационные преимущества кранового рельсового проката с хранения (госрезерва) при номинальной ширине головки 7 см:

  • высокая прочность;
  • проста монтаж-демонтажа — позволяет в короткие сроки перемещать крановую технику с одного места на другое;
  • податливость механической обработке (резание, сверление);
  • усиленная конструкция.

Характеристики рельсовых балок по ГОСТ 4121-96 при массе 1 метра 113,47 кг

Габарит Показатель
b 120,0
b1 129,0
b2 170,0
s1 38,0
s2 40,0
h 170,0
h1 45,0
h2 35,0
h3 13,0
h4 13,75
h5 31,150
R 500,0
RА 40,0
RБ 48,0
r 8
r1 8
r2 2,0

Как купить рельсы крановые КР 70 с хранения с доставкой

Представленные рельсовые балки отпускаются в полностью готовом к использованию виде. Принимаем заявки по телефону 8 800 777 21 67 и почте angarsk@zakaz-met.ru; также вы можете купить рельсы крановые КР 70 с хранения онлайн.

Рельсы крановые КР-70 новые ГОСТ Р 51685-2013
Рельсы крановые КР-70 новые ГОСТ Р 51685-2013
RUB

Рельсы крановые КР-70 новые ГОСТ Р 51685-2013 от завода-изготовителя с резкой в размер

Рельсы крановые КР-70 новые ГОСТ Р 51685-2013 используют при монтаже колеи, по которой пускается крановое оборудование. Группа компаний «МеталлЭнергоХолдинг» предлагает поставки высококачественного сортамента из стали. Подбор параметров, доставка, приемлемые цены.

Конструкция рельсов крановых КР-70 новых ГОСТ Р 51685-2013

Оборудование кранового типа относится к тяжеловесным, потому колеи из рельсов должны выдерживать достаточные нагрузки. Для изготовления поставщик отбирает углеродистые стали. Отличительной особенностью рельсов крановых КР-70 новых ГОСТ Р 51685-2013 является закругленная головка, меньшая высота профиля по сравнению с обычными рельсами а также широкая опорная поверхность и толстая стенка.

Характеристики неиспользованного рельсового проката с шириной головки 70 мм для подкрановых путей

Выбирая параметры металлопроката, стоит ориентироваться на следующую таблицу. Поставщик изготавливает рельсы КР-70 ГОСТ Р 51685-2013 по стандартизированным параметрам регламента.

Размеры рельсовых балок ГОСТ Р 51685-2013 при площади сечения 60,47 см2

Параметр Значение
Высота рельса (мм) 186,0±0,6
Высота шейки (мм) 110,0±0,6
Ширина головки (мм) 80,0±0,5
Ширина подошвы (мм) 155,0±1,0
Толщина шейки (мм) 23,0±0,5
Высота пера подошвы (мм) 16,25±0,5
Отклонение поверхности катания (мм) +0,6/-0,3
Несимметричность (мм) ±1,2
Выпуклость основания подошвы (мм) 0,3—0,5
Вогнутость основания недопустима
Длина рельса (м) без болтовых соединений 20—100
Длина рельса (м) с болтовыми соединениями 12—25

Купить рельсы крановые КР-70 новые ГОСТ Р 51685-2013 по оптимальной цене за 1 метр и тонну

ГК «МеталлЭнергоХолдинг» предлагает заказать и купить рельсы крановые КР-70 новые ГОСТ Р 51685-2013 по лучше цене за метр, изготавливаемые из высокопрочных материалов по нормам регламента. Принимаем заявки по телефону 8 800 777 21 67 и почте angarsk@zakaz-met.ru.


Рельсы крановые КР-80 с хранения
Рельсы крановые КР-80 с хранения
RUB

Рельсы крановые КР-80 с хранения в наличии на складе

Рельсы крановые КР-80 с хранения изготовляются из высокоуглеродистой стали, имеют скругленную головку. Балки используются в строительной сфере, обеспечивают передвижение крановой техники по площадке. Металлопрокат поставляется со склада ГК «МеталлЭнергоХолдинг».

Характеристики рельсов КР-80 с хранения

Металлопрокат соответствует требованиям стандартов ГОСТ 4121-76 (ДСТУ 2484-94). Представленный типоразмер имеет усиленную конструкцию: выделяется утолщенная стенка и опорная площадка повышенной толщины. Рельсы крановые КР-80 с хранения стойки к ржавлению, поэтому для хранения не применяются специальные требования.

Основные преимущества законсервированного рельсового проката с шириной головки в 8 см для подкрановых путей:

  • высокая прочность;
  • простой монтаж-демонтаж изделий, позволяет в короткие сроки перемещать крановую технику с одного места на другое;
  • податливость механической обработке (резание, сверление);
  • усиленная конструкция;
  • малая стоимость.

Параметры рельсовых балок типа КР-80 (для путей грузоподъемных кранов), снятых с хранения

Величина Значение
Ширина подошвы, мм 130
Ширина головки, мм 80
Высота, мм 130
Величина толщины шейки, мм 32
Тип упаковки пачка
Масса 1 м рельса, кг 60

Как купить рельсы крановые КР-80 с хранения выгодно

Чтобы оформить заказ и получить дополнительные сведения, обращайтесь к нашим специалистам, будем рады помочь. Представленные балки отпускаются в полностью готовом к использованию виде. Вы можете купить рельсы крановые КР-80 с хранения по телефону 8 800 777 21 67 или адресу электронной почты angarsk@zakaz-met.ru.

Рельсы крановые КР100 К76Ф ГОСТ Р 53866-2010
Рельсы крановые КР100 К76Ф ГОСТ Р 53866-2010
RUB

Рельсы крановые КР100 К76Ф ГОСТ Р 53866-2010 заводского качества и любой точности прокатки

ГК «МеталлЭнергоХолдинг» занимается поставками фасонного проката во все регионы России. Предлагаем купить рельсы крановые КР100 К76Ф ГОСТ Р 53866-2010 в любых объемах от производителя. Балки отвечают стандартам качества, на оптовые заказы делаем скидки. Чтобы заказать металлопрокат или уточнить актуальные цены и сроки доставки, обратитесь к нашему консультанту.

Характеристики рельсов крановых КР100 К76Ф ГОСТ Р 53866-2010

Металлопрофили из конвертерной стали марки К76Ф предназначены для строительства путей подъемных кранов. Стандартная длина — от 4 до 12 м. Габаритные размеры и технические характеристики рельсов крановых КР100 К76Ф отвечают требованиям ГОСТ Р 53866-2010. Состав стали для изготовления соответствует ГОСТ Р 51685.

Технические параметры рельсового проката с шириной головки b в 10 см из транспортной конвертерной стали с содержанием фосфора до 0,025 %

Параметры Значения
Материальное исполнение сталь для рельсового транспорта
Марка стали К76Ф
Ширина подошвы 120,0 мм
Высота рельса 150,0 мм
Высота головки 40,0 мм
Высота подошвы 30,0 мм
Площадь поперечного сечения 113,44 см2
Длина от 4,0 до 12,0 м
Масса 1 м 89,05 кг
Метров в тонне 11,2 м

Как купить рельсы крановые КР100 К76Ф ГОСТ Р 53866-2010 по низкой цене крупными партиями или мелким оптом

Чтобы заключить договор на поставку балок, свяжитесь с нами по телефону 8 800 777 21 67, напишите на электронную почту angarsk@zakaz-met.ru или сделайте заявку на сайте онлайн. Представитель ГК «МеталлЭнергоХолдинг» перезвонит вам для подтверждения заказа, сориентирует по срокам доставки и цене рельсов КР100 К76Ф для подкрановых путей, подробно ответит на все возникшие вопросы.

Рельсы крановые КР120 К76Ф ГОСТ Р 53866-2010
Рельсы крановые КР120 К76Ф ГОСТ Р 53866-2010
Цена от: 98,700.00
RUB

Рельсы крановые КР120 К76Ф ГОСТ Р 53866-2010 из наличия с резкой в размер

Путь под грузоподъемный кран прокладывают с применением рельсового проката, изготовляемого по техническим условиям ГОСТ Р 53866-2010 из углеродистой стали. Сталь с высоким содержанием углерода обеспечивает высокую твердость, хорошую сцепку с колесами крана и скольжение, износостойкость. Купить рельсы крановые КР120 К76Ф ГОСТ Р 53866-2010 по экономичной, выгодной цене приглашает Группа компаний «МеталлЭнергоХолдинг».

Конструкция рельсов крановых КР120 К76Ф ГОСТ Р 53866-2010

Элементами поперечного сечения балки являются подошва (опорное основание), шейка, закругленная головка. Ширина головки 120 указывается в обозначении рельсов крановых КР120 К76Ф ГОСТ Р 53866-2010 в качестве классификатора типа профиля.

Свойства рельсовых балок с номинальной шириной головки в 12 см (для подкрановых путей), углеродистая сталь

Характеристики рельса типа КР120 из конвертерной стали К76Ф для рельсового транспорта

Наименование Значение
Основные размеры сечения КР120, мм
Ширина подошвы 170
Высота рельса 170
Толщина шейки 44
Значения механических свойств
Предел прочности не менее, МПа 730
Предел текучести не менее, МПа 370
Твердость на поверхности катания, НВ 212

Рельсовые пути для опорных и подвесных подъемных сооружений относят к опасным производственным объектам. К использованию допустимы сертифицированные, прошедшие установленный контроль качества рельсы.

Стальная заготовка для проката рельсов выплавлена в конвекторе (К). Число 76 означает средний показатель массовой доли углерода в составе — 0,76%. При производстве рельсовой стали К76Ф применяют технологические приемы, обеспечивающие отсутствие флокенов в металле. Рельсы крановые КР120, прокатанные из стали К76Ф, отличаются повышенными механическими свойствами и длительным периодом эксплуатации. Характеристики стали улучшены легированием ванадием (Ф), и раскислением — при выплавке и внепечным.

Заказать рельсы крановые КР120 К76Ф ГОСТ Р 53866-2010 по лучшей цене за 1 м или за 1 т

Принимаем заявки по телефону 8 800 777 21 67 и на адрес электронной почты angarsk@zakaz-met.ru. Также вы можете оформить заказ и запросить расчет стоимости через онлайн-форму, указав данные для обратной связи. Проработаем лучшую логистическую схему и доставим металлопрокат во все города России и в страны СНГ. Цена рельсов КР120 К76Ф указана на странице, оптовикам доступны скидки.


Рельсы крановые КР70 б/у старогодные
Рельсы крановые КР70 б/у старогодные
RUB

Рельсы крановые КР70 б/у старогодные при качестве завода-изготовителя

Группа предприятий «МеталлЭнергоХолдинг» предлагает рельсы крановые КР70 б/у старогодные со склада с доставкой во все регионы России и страны ближнего зарубежья. Реализуем восстановленные и старогодные рельсовые балки по конкурентной стоимости оптом и в розницу. Поставки осуществляем собственным транспортом и машинами компаний партнеров.

Применение рельсов КР70 б/у старогодных

Металлопрофили из качественной стали используют для формирования рельсовой колеи, восприятия нагрузки, создаваемой колесами подвижного состава: рельсы крановые КР70 б/у старогодные укладывают на деревянные или бетонные опоры. Также такие балки предназначены для прокладки и ремонта путей.

Характеристики рельсовых балок с шириной головки в 7 см для подкрановых путей (под вторичное использование)

Крановый металлопрокат отличается более широкой подошвой и головкой, что позволяет выдерживать высокие динамические нагрузки. Прямое назначение — пути грузоподъемных кранов. КР70 регламентирует ГОСТ 4121-96 и ГОСТ Р 53866-2010. Аббревиатура в маркировке «КР» обозначает, что рельсы крановые.

Размеры рельсового металлопроката при массе 1 метра 46,1 кг для путей грузоподъемных кранов согласно ГОСТ 4121-96

Параметр Значение
b мм 70
h 120
b1 75,6
b2 120
Площадь сечения, см2 58,72

У представленного исполнения скругленная головка и толстая стенка. За счет широкой опорной плоскости нагрузка распределяется равномерно. Крепление выполняется на подрельсовой балке, возможна укладка на основание. Термин «старогодный» указывает на то, что профиль бывший в употреблении; согласно регламентам ж/д строительства, его можно повторно эксплуатировать.

Купить рельсы крановые КР70 б/у старогодные из наличия с доставкой

Информацию о ценах, сроках и других условиях поставки можно получить по запросу. Связаться с менеджерами отдела продаж, чтобы купить рельсы крановые КР70 б/у старогодные и получить консультацию, вы можете по телефону 8 800 777 21 67 или написав нам на электронную почту angarsk@zakaz-met.ru.

Рельсы крановые КР70 К76Ф ГОСТ Р 53866-2010
Рельсы крановые КР70 К76Ф ГОСТ Р 53866-2010
RUB

Рельсы крановые КР70 К76Ф ГОСТ Р 53866-2010 от завода-производителя

Рельсы крановые КР70 К76Ф предназначены для формирования рельсовой колеи и обеспечивают восприятие разнонаправленных нагрузок, создаваемых колесами подвижного состава. Изготавливаются в соответствии ГОСТ Р 53866-2010 (определяет общие технические условия) и широко используется при обустройстве путей грузоподъемных кранов для нужд народного хозяйства.

Конструкция рельсов крановых КР70 К76Ф ГОСТ Р 53866-2010:

  • подошва — представляет собой нижнюю часть рельса, которая обеспечивает высокую устойчивость в процессе эксплуатации;
  • головка (отличается легкой выпуклостью поверхности) — это поверхность катания;
  • шейка, узкая соединительная часть конструкции — объединяет головку и подошву в единое целое.

Характеристики рельсового проката с шириной подошвы 120 мм для путей грузоподъемных кранов

Символы «КР» в маркировке профилей указывают на их принадлежность к категории крановых изделий. Для изготовления качественных и износоустойчивых рельсов КР70 К76Ф применяется высокоуглеродистая сталь. Все размерные параметры и конструктивные особенности регламентированы по ГОСТу.

Размеры горячекатаного рельса типа КР70

Параметр Значение
b 70,0
b1 75,6
b2 120,0
S1 21,0
S2 23,0
h 120,0
h1 28,0
h2 24,0
R 400
r 6
Длина рельсов, м: мерная / немерная 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0 / от 4,0 до 12,0

Стандарт также регламентирует допуски по отклонениям основных размеров. Важные показатели рельс КР70 приведены ниже.

Предельные отклонения по размерным параметрам (габаритам) крановой рельсовой балки при ширине головки b 70 мм

Параметр Отклонения, мм
Высота рельсов ± 1,0
Ширина подошвы +1 / -2,5
Ширина головки +1 / -2,0
Толщина шейки +1 / -1,5
Длина рельса мерного ± 50,0

Рельсовый металлопрокат из углеродистой транспортной стали характеризуется такими эксплуатационными свойствами:

  • повышенной механической прочностью;
  • устойчивостью к износу трением;
  • стойкостью к воздействию высоких и экстремально низких температур;
  • невосприимчивостью к агрессивному воздействию внешней среды;
  • коррозионной стойкостью.

Купить рельсы крановые К76Ф ГОСТ Р 53866-2010 выгодно по самой оптимальной на рынке цене

Группа компаний «МеталлЭнергоХолдинг» специализируется на изготовлении рельсовых балок и предлагает высококачественный прокат по лучшей в регионе цене. Каждому клиенту компания гарантирует оперативную доставку в любую точку РФ и ряд стран СНГ. Чтобы купить рельсы крановые К76Ф ГОСТ Р 53866-2010, воспользуйтесь телефоном 8 800 777 21 67, электронной почтой angarsk@zakaz-met.ru или онлайн-формой.


Рельсы крановые КР70 новые ГОСТ 4121-96
Рельсы крановые КР70 новые ГОСТ 4121-96
RUB

Рельсы крановые КР70 новые ГОСТ 4121-96 в ассортименте по длине

Крановые рельсы обеспечивают движение грузоподъемного оборудования на производственной площадке, металлобазе, грузовом терминале. Подбор рельсового профиля осуществляют в зависимости от проектной нагруженности кранового пути. ГК «МеталлЭнергоХолдинг» приглашает купить Рельсы крановые КР70 новые ГОСТ 4121-96 сертифицированного качества производителя. Выполним резку в размер

Производство рельсов крановых КР70 новых ГОСТ 4121-96

Стандарт устанавливает технические условия изготовления балок в части конфигурации и размера профиля, марки стали, механических свойств, контроля качества прокатки и прямолинейности. Рельсы крановые КР70 новые ГОСТ 4121-96 производят по методу горячей прокатки из стали марки 63. Выбор сплава определен высоким содержанием углерода, который положительно влияет на износостойкость, антифрикционные свойства и прочность металлопрофилей. Металлопрокат испытывают на растяжение с целью определения предела прочности на разрыв.

Результаты испытаний на образце кранового рельсового проката с сечением 57,72 см² из углеродистой стали, взятом в верхней части головки, соответствуют нормам:

  • временного сопротивления разрыву при растяжении — 730 Н/мм²;
  • показателя относительного удлинения — 6 %;
  • значения предела текучести — 370 Н/мм²:
  • твердости металла в области поверхности катания головки — 212 НВ.

Характеристики неиспользованных рельсовых балок с шириной головки в 7 см для подкрановых путей

Параметр Значение
Ширина подошвы (мм) 120
Ширина головки в верхней части (мм) 70
Ширина головки в нижней части (мм) 75,6
Высота профиля (мм) 120
Площадь поперечного сечения (см²) 58,7
Масса отрезка, длиной 1 м (кг) 46,1

Заказать и купить рельсы крановые КР70 новые ГОСТ 4121-96 от завода по лучшей цене за метр

Сделайте звонок по номеру телефона ГК «МеталлЭнергоХолдинг» 8 800 777 21 67 или напишите на почту angarsk@zakaz-met.ru. Предлагаем купить рельсы крановые КР70 новые ГОСТ 4121-96 на самых удобных и малозатратных для заказчика условиях.


Рельсы крановые КР80 К76Ф ГОСТ Р 53866-2010
Рельсы крановые КР80 К76Ф ГОСТ Р 53866-2010
Цена от: 98,200.00
RUB

Рельсы крановые КР80 К76Ф ГОСТ Р 53866-2010 в наличии на складе

Рельсы крановые КР-80 К76Ф ГОСТ Р 53866-2010 согласно требованиям регламентирующей документации применяются для прокладки и ремонта железнодорожных путей, обеспечивают безопасное движение подвижного состава. Также активно используют их в строительстве, для шахтных работ, обеспечения разгрузочных механизмов различного назначения.

Свойства рельсов крановых КР80 К76Ф ГОСТ Р 53866-2010

Такие балки износоустойчивы, способны выдерживать высокие минусовые и плюсовые температуры. Также рельсы крановые КР80 К76Ф ГОСТ Р 53866-2010 переносят температурные перепады и негативные погодные явления.

Также к достоинствам рельсовой балки с шириной головки 8 см для путей грузоподъемных кранов следует отнести:

  • Способность выдерживать динамические, механические, ударные и вибрационные нагрузки.
  • Большой ресурс прочности.
  • Продолжительный срок службы.

Характеристики рельса типа КР80 из транспортной стали К76Ф

Параметр Значение
Габаритные размеры (b/B/H) 80/130/130 мм
Маркировка КР
Назначение крановое
Формат (типоразмер) КР80
Материал изготовления марка стали К76Ф для рельсового транспорта
Длина 11000 мм
Нормативный документ ГОСТ 53866-2010
Метод изготовления горячий прокат
По точности изготовление обычной/повышенной точности
Дополнительные достоинства модели широкая подошва и стенка повышенной толщины (32 мм)

Химический состав материала К76Ф (конвертерной стали для рельсового металлопроката) согласно ГОСТ Р 51685-2000

Элемент Содержание в %
C 0,71—0,82
Si 0,25—0,6
Mn 0,75—1,15
S до 0,025
P до 0,025
V 0,03—0,15
Al до 0,02

Рельсы крановые КР80 К76Ф ГОСТ Р 53866-2010 купить по самой низкой на рынке цене с доставкой

Наше торгово-производственное предприятие предоставляет качественные рельсовые балки собственного производства. Предлагаем купить рельсы крановые КР80 К76Ф ГОСТ Р 53866-2010 с доставкой во все регионы РФ и за ее пределы — в страны СНГ. Поставляем металлопрокат оптом и в розницу, оптовые партии отпускаем со скидкой. Уточнить детали заказа и условия доставки вы можете по телефону 8 800 777 21 67 или электронной почту angarsk@zakaz-met.ru. Доступна отправка заявки через форму сайта.

Рельс A100 536 DIN
Рельс A100 536 DIN
RUB

Рельс A100 536 DIN от завода ГК «МеталлЭнергоХолдинг»

Компания «МеталлЭнергоХолдинг» принимает заказы на поставку недорогих стальных рельсов серии A по DIN 536. Они представляют собой длинномерные стальные балки специального сечения, предназначенные для прокладки подкрановых путей на строительных площадках, в производственных цехах, мастерских, металлобазах, на складских и торговых территориях.

Характеристики рельса A100 536 DIN

В отличие от железнодорожных, у подкрановых рельсов высота сечения меньше ширины подошвы. Рельсовый прокат типа A100 имеет плоское основание шириной 200 мм, высоту 95 мм и длину 12 или 24 метра (по ГОСТ Р от 4,0 до 12,0 м. Погонный вес 1 метра — 74,3 кг при площади поперечного сечения 94,7 (108) см2. Отклонение в горизонтальной плоскости не более 0,08 %, а в вертикальной — до 0,06 % по длине одного изделия. Предел прочности горячекатаного кранового рельса A100 DIN 536 зависит от химического состава углеродистой стали марки 63 и приводится в таблице.

Параметры и химический состав стали 63 для рельсового проката вида A100 (кранового типа)

Прочность на разрыв, Н/мм2 Химический состав
Углерод, C Кремний, Si Марганец, Mn Фосфор, P Сера, S
не более
690 0,4—0,6 0,35 0,8—1,2 0,045 0,045
880 0,6—0,8 0,50 0,8—1,3

Допускается незначительное присутствие хрома, никеля, мышьяка, азота и меди. Суммарное содержание этих примесей не должно быть более 0,12 %. Производство и габаритные размеры крановых рельсов регламентируется стандартом DIN 536, ГОСТ 4121-96 и ТУ 14-2Р-393-2005.

Буква «А» в маркировке проката означает прокат с плоским дном обычной точности изготовления. Цифра 100 — это ширина поверхности оголовка, мм. Российская обозначение крановых рельсов европейского типа «А» по ГОСТ 4121-96 — КР100.

На шейке каждого рельса типа A с шириной головки 100 мм между основанием и оголовком несмываемым способом нанесено обозначение, содержащее:

  • название или условное обозначение изготовителя;
  • тип рельса и его стандартный размер;
  • марка стали и номер плавки;
  • отметка ОТК.

Кроме того, в техническом паспорте может быть записан химический состав стали и свойства сплава. Эксплуатационные характеристики определяются конструкцией и весом грузоподъемного механизма, поскольку подкрановый путь является опорным и неотъемлемым элементом самого крана. При этом учитываются максимальные весовые нагрузки, пролет между опорами, условия транспортировки груза, износоустойчивость, климатические условия и другие факторы. Обязательные стандартные показатели приводятся в таблице.

Механические свойства рельсовой стали DIN 536 для проката с весом 1 метра 74,3 кг

Временное сопротивление, Н/мм2 Предел текучести, кг/мм2 Относительное удлинение, % Твердость поверхности оголовка, HB
Не менее
730 38 6,0 212

По требованию заказчика твердость может быть повышена и достигать 390 НВ. Все виды испытаний и контроль отклонений осуществляются на заводе-изготовителе. Закрепление рельсов на опорах осуществляется при помощи специальных прижимных планок различных конструкций.

Заказать рельс A100 536 DIN от производителя с резкой в размер

Оформить заказ на поставку кранового рельсового проката вы можете на сайте компании или заказав обратный звонок. Дополнительная техническая информация и уточнение цен — по телефону 8 800 777 21 67, почте angarsk@zakaz-met.ru. Мы готовы оказать помощь в проведении инженерных расчетов и монтаже. Предлагаем купить рельс A100 536 DIN с доставкой в любой регион России железнодорожным транспортом или через услуги транспортных компаний.

Рельс A120 DIN 536
Рельс A120 DIN 536
RUB

Рельс A120 DIN 536 от завода-изготовителя

Рельс A120 DIN 536 используется в качестве кранового, имеет строго определенную форму и физические свойства, позволяющие внедрять подобную конструкцию в строительные и другие отрасли. Группа компаний «МеталлЭнергоХолдинг» предлагает высококачественные изделия, изготавливаемые по международным стандартам. Любые объемы поставок, транспортировка до места эксплуатации, приемлемые рыночные цены.

Конструкция рельса A120 DIN 536

Подобный металлопрокат предназначен для установки на строительных и других площадках, где подразумеваются погрузочно-разгрузочные работы габаритных изделий с большими весами: мостовым кранам требуется особый металлопрофиль. Рельс A120 DIN 536 характеризуется достаточно толстой подошвой, а также внушительной шейкой. Это позволяет обеспечить конструкции низкий центр тяжести, а также значительную устойчивость при воздействии боковых сил.

Если рельс используется для железнодорожного полотна, его поверхность не может быть закругленной, тогда как для кранового проката высота закругления может составлять до 1 миллиметра. Условный вес одного метра берется за 100 килограммов.

Производство рельсового проката типа A по DIN 536 с шириной головки 120 мм

Один из семи стандартизированных типоразмеров изготавливается по требуемым габаритам методом горячего проката. Поставщик предлагает изделия из строго отобранных европейскими стандартами материалов, обеспечивающих нужные характеристики. Чтобы выдерживать требуемые нагрузки, крановые рельсы A120 DIN 536 выпускают из специфического сплава. Процентное соотношение компонентов определяется по следующей таблице.

Химический состав стали для изготовления рельсового проката A120

Элемент Содержание в %
Железо 97,76—98,36
Марганец 0,8—1,2
Селен 0,35
Сера 0,045
Углерод 0,4—0,6
Фосфор 0,045

Минимальный предел прочности материала на разрыв — 680 Н/мм², прочность на растяжение— не менее 20 Н/мм². Статический момент стали — от 187,2 до 222,35 см³.

Характеристики крановых рельсов с площадью сечения 127,4 см² для мостовых кранов

Параметр Значение (мм) Отклонения (мм)
Ширина шейки 120 ±1
подошвы 220 +2-5
основания 72
Высота рельса 105 ±1,5
подошвы 14
шейки 47,5

Поставка рельсовых металлопрофилей с массой погонного метра 100 кг

Готовые рельсы поставляются необходимой заказчику длины, при этом отклонение от габаритов по ней составляют не более 100 миллиметров. Стальные рельсы A120 DIN 536 погружаются на транспортные средства в нужном количестве, при этом не допускается механического повреждения поверхности и падения изделия с высоты более чем один метр.

Применение рельсовой балки специального назначения (bottom crane rail):

  • на верфях,
  • в судопогрузочной отрасли,
  • на промышленных предприятиях,
  • в строительстве.

Купить рельс A120 DIN 536 от производителя

Наша группа компаний выполняет доставку рельсовых балок собственного изготовления непосредственно до места использования, а также помощь в монтаже, сборке. Работа с зарубежными заказчиками подразумевает помощь в транспортировке через границы с обязательным таможенным оформлением в сжатые сроки. Если требуется купить рельс A120 DIN 536 в любых объемах, обращайтесь к проверенному и надежному производителю — принимаем заявки онлайн, по телефону 8 800 777 21 67 и почте angarsk@zakaz-met.ru.

Рельс A150 DIN 536
Рельс A150 DIN 536
RUB

Рельс A150 DIN 536 собственного изготовления ГК «МеталлЭнергоХолдинг»

Рельс А150 — это разновидность балок, используемых в процессе повседневной эксплуатации мощных рельсовых кранов, оснащенных приспособлением для захвата грузов и специальной передвижной тележкой для подачи грузов. Изготовление востребованной продукции осуществляется с учетом требований, указанных в DIN 536. Немецкий стандарт действует на всей территории ЕС. ГК «МеталлЭнергоХолдинг» предлагает крановые рельсы А150 DIN 536 по цене завода-изготовителя.

Характеристики рельса A150 DIN 536

Отраслевой стандарт распространяется на рельсы крановые (горячекатаные) с плоским дном. Изготовление осуществляется с учетом размеров, отклонений и допусков, указанных в таблице.

Размеры крановых рельсовых балок типа A150 горячей прокатки

Параметр Значение / допуск
Ширина верхней части 150,0 / ±1,0
Ширина опорной части 220,0 / +2 … 5
Расстояние между откосами -
Ширина шейки, см 8,0
Высота опоры 1,4
Общая высота рельса 150,0 (допуск ±1,50)
Высота верхней части 50
Радиус скругления: основания; верхней части 10; 800

Рельсы «A» различаются по двум основным параметрам. Первый — тип сборки, второй — вариант монтажа. Наибольшее распространение получили опорные, подвесные и портальные исполнения. Масса крановых рельсов напрямую зависит от основных параметров изделия. Предельная величина отклонения длины рельса A150 DIN 536 не может превышать 10 см. Остальные показатели, отклонения и допуски согласовываются с каждым заказчиком индивидуально.

Параметры рельсового металлопроката типа A с площадью сечения 191,4 см²

Показатель Единица измерения Значение
Вес 1 метра погонного тонна ~0,15
S поперечного сечения см² 153,6
Величина сдвига см² 191,4 / 109,7
Вторичные моменты: кручения; изгиба см⁴ 2928; 3605
Статические моменты: Sy / Sz см³ 412 / 342,6

Крановые рельсы должны обладать требуемым запасом разрывной прочности — не менее 880 Н/мм². Данный параметр в обязательном порядке указывается в техническом задании на изготовление. Требования к прочности на растяжение — не менее 20 Н/мм².

Химический состав и предел прочности рельсовой стали для рельсов с массой 1 метра 150,3 кг по DIN 536

Химсостав, массовая доля в %-м соотношении Min предел прочности, Н/ мм²
C Si Mn P S
0,6 — 0,8 Менее 0,50 1,30 — 1,70 До 0,045 880

Сфера применения балок (crane rails) высотой 150 мм для рельсовых кранов

Рельс A150 DIN 536 предназначен для обеспечения работы тяжелых кранов. Они принимают на себя нагрузочную массу, возникающую в процессе проведения грузоподъемных работ и максимально равномерно распределяют ее на основание. Благодаря использованию балки обустраивается система направляющих, что позволяет оперативно и безопасно перемещать транспортируемые узлы, конструкции и агрегаты.

Конструкция горячекатаных крановых рельсов с плоским дном

Визуально стальные рельсы типа A с шириной головки 150 см по DIN 536 P1:1991 схожи с металлической балкой (двутавром) — основные элементы:

  • Головка.
  • Подошва.
  • Шейка.

К отличительным чертам рельсов данного типа относится широкая подошва и относительно небольшая головка — ее ширина сопоставима с высотой самого рельса A150. Такая форма рельса обеспечила увеличение сопротивления нагрузке и повышение грузоподъемности до 320 тонн включительно.

Заказать рельс A150 DIN 536 с резкой и помощью в установке

Чтобы связаться с менеджером компании «МеталлЭнергоХолдинг», используйте телефон 8 800 777 21 67, почту angarsk@zakaz-met.ru или онлайн-форму. Доставка осуществляется в кратчайшие сроки, отгрузка партии — в день поступления платежа. Наличие сопроводительной документации и сертификатов качества обеспечивается, по запросу смонтируем рельсы на объекте. Балки могут иметь разную длину — согласование между заказчиком и поставщиком проходит на стадии заключения договора.

Рельс A45 DIN 536 12 м
Рельс A45 DIN 536 12 м
RUB

Рельс A45 DIN 536 12 м от завода

Рельс A45 крановый — это один из наиболее востребованных типоразмеров европейских рельсовых балок, предназначенных для обеспечения работы мостовых кранов. Изготовление осуществляется в соответствии с европейским стандартом качества DIN 536. ГК «МеталлЭнергоХолдинг» обеспечивает прямые поставки профиля по ценам предприятия-изготовителя: доставим высококачественные балки по всей территории России, а также в страны СНГ.

Производство рельса A45 DIN 536 12 м

Европейский отраслевой стандарт DIN 536 зафиксировал требования, предъявляемые к крановым рельсам, имеющим плоское дно, изготавливаемых методом горячей прокатки. Рельс A45 DIN 536 12 м представляет собой металлическое изделие длиной 12 м и высотой 55 мм. Главное предназначение стального металлопроката — обеспечение бесперебойного поступательного движения строительных тяжелых крановых установок и иного рельсового транспорта.

По отраслевому стандарту также изготавливаются следующие виды рельсов: специальный крановый и легкий. В зависимости от запросов потребителя поставка осуществляется в основных исполнениях согласно таблице.

Материалы изготовления г/к крановых рельсовых балок высотой 55 мм с плоским дном (12000 мм)

Обозначение материала Применение профилей Свойства в Н/мм²
700 используются преимущественно Min допустимая прочность — до 690
900A обладают увеличенным прочностным запасом предел прочности (min) — 880
1100 применяются для решения специфических задач, когда необходимо справляться с максимальными нагрузками. изготовление осуществляется по спецзаказу.

Конструкция рельсового проката с широкой подошвой и шириной головки 45 мм

Форма рельсового проката типоразмера A45 отличается:

  • увеличенной шириной подошвы;
  • увеличенной толщиной перехода.

В результате удалось обеспечить максимальное снижение центра массы и повышение сопротивляемости под воздействием разнонаправленных механических усилий. Если прокат планируется применять для железнодорожного полотна, поверхность не должна быть выпуклой. Изготовление рельса A45 DIN 536 12 м осуществляется по размерам, допустимым отклонениям, а также геометрическим допускам. Все важные параметры указаны в таблице.

Размеры стального рельса массой 22,1 кг/м для мостовых кранов

Параметр Значение Допуски
Ширина max 125 ± 1,5—3
Ширина верхней части 45 ± 0,6
Ширина под шейку 23
Высота общая 55 ± 1
Радиус скругления верхней части 400

Характеристики горячекатаных рельсовых балок специального назначения (burback rails) при длине 12000 мм

Вес единицы металлопрофиля и отдельных параметров представлены далее. Также в таблице указаны параметры сечений.

Масса и площадь рельсового профиля типа A (кранового) номер 45

Параметр Единица измерения Значение
Вес 1 метра погонного кг/м 22,1
Площадь померечного сечения см² 9,6
Площадь сечения поверхности, подверженной сдвигу см² 28,2/17,2
Площадь при статических моментах см² 21,9 / 26,1

Химический состав рельсовой стали для профиля А45

Элемент Значение
C 0,4 … 0,6
Si до 0,35
Mn 0,8 … 1,2
P до 0,045
S

Заказать рельс A45 DIN 536 12 м с доставкой

Балки поставляются на условиях, определенных договором между ГК «МеталлЭнергоХолдинг» и заказчиком. Заказать партию металлопроката, изготовленного строго по требованиям НТД, можно по телефону 8 800 777 21 67 и почте angarsk@zakaz-met.ru. Менеджер поможет определиться с параметрами партии, сделать лучшую покупку в соотношении цены и качества.

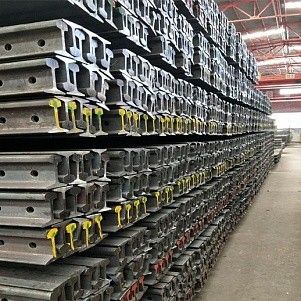

Рельс A55 DIN 536 12м
Рельс A55 DIN 536 12м
RUB

Рельс A55 DIN 536 12м от завода-производителя

Рельс A55 DIN 536 12м — это изделие из углеродистой стали, обеспечивающее движение мостовых кранов и подъемных механизмов по заданной траектории. Устанавливают его на производственных площадках, в портах, на перевалочных базах. Прокат является частью рельсовой системы, равномерно распределяющей массу на грунт.

Характеристики рельса A55 DIN 536 12м

ГК «МеталлЭнергоХолдинг» изготавливает стальной рельс A55 по нормам стандарта DIN 536 длиной 12 м. Балка имеет технические параметры согласно таблице.

Размеры и масса крановых рельсовых балок при площади сечения 40,5 см²

Показатель Числовое значение
Высота, мм 65
Ширина верхней части, мм 55
Ширина нижней опоры, мм 150
Толщина планки, соединяющей верхнюю часть и опору, мм 31
Длина изделия, м 12
Вес 1 м, кг 31,8

Условное обозначение кранового рельсового металлопроката типоразмера A55 на 12 метров:

  • A — вид рельса (крановый с плоской подошвой);
  • 55 — размер (ширина) головки;
  • 12 м — длина балки.

Для увеличения прочности используют углеродистые стали, легированные марганцем. Так уравновешивают физико-механические свойства железнодорожного полотна. В нашем сортаменте рельсы с разной степенью прочности. Высокопрочные исполнения имеют показатель прочности 1080 Н/мм².

Рельс является горячекатаным металлопрокатом: нагревая металл до 927 ˚С, ему придают нужные геометрические формы. Заготовку подвергают температурной обработке, закаливанию. Прочность на разрыв составляет 690-880 Н/мм². На растяжение —не меньше 20 Н/мм².

Эксплуатационные параметры рельсов типа A при ширине головки 55 мм

Показатель Числовое значение
Поперечное сечение, см³ 40,5
Инерционный момент, J·см4 178
Модуль прочности, W·см³ 45,6
Предел прочности, кг/мм² 70

Конструкция горячекатаного рельсового проката высотой 65 мм с плоской подошвой для мостовых кранов

Рельс A55 DIN 536 12м похож на металлическую балку (двутавр): состоит из верхней части, нижней опоры и соединяющей их планки. Европейская классификация рельса «A» предполагает небольшие размеры верхней части, ширина которой сопоставима высоте шейки. Благодаря уникальной форме поперечного сечения рельсовое полотно имеет высокую прочность, выдерживает большие механические нагрузки. Грузоподъемность балки на определенном участке пути составляет от 5 до 320 т.

Крепление рельсов кранового назначения максимальной длины по DIN 536

Специализированный рельсовый профиль A55 DIN 536 длиной 12000 мм предназначен для движения кранов и подъёмных механизмов, перемещающих большие грузы — есть два способа монтажа рельсового полотна:

  1. Неподвижная фиксация — рельсовый путь соединяют с помощью сварки. Цельносварная конструкция не позволяет перемещать груз с максимальным весом.
  2. Подвижная фиксация — предполагает использование прижимающих устройств. Прикручивают планки со специальными прокладками. Метод предоставляет возможность регулировать давление груза на рельсовую систему.

Подвижная фиксация рельсов A55 DIN 536 позволяет быстро установить, демонтировать конструкцию, вносить в нее соответствующие изменения.

Применение рельсового профиля с шириной подошвы 150 мм для мостовых кранов (burback rail)

Стальной рельс A55 DIN 536 12м предназначен для передвижения мостовых кранов в различных промышленных сферах. Его используют в разных отраслях промышленности: потребителями выступают металлургия, гидростанции, электротехничеcкая отрасль, нефтегазовые и добывающие комплексы. Во время эксплуатации учитывают среду применения, специфику производства, технические характеристики мостовых кранов.

Заказать рельс A55 DIN 536 12м с доставкой и монтажом

ГК «МеталлЭнергоХолдинг» предлагает купить стальной рельс A55 DIN 536 12м по цене изготовителя. Заказать профиль и запросить транспортировку можно на сайте, по телефону 8 800 777 21 67 или адресу электронной почты компании angarsk@zakaz-met.ru. По запросу поможем с установкой рельсов.

Рельсы со склада в ассортименте крановые и железнодорожные

ГК МеталлЭнергоХолдинг реализует рельсы стальные оптом и в розницу с доставкой по России. В нашей компании можно купить рельсы оптом и в розницу, оплата наличными или безналичный расчет. Предлагаем большой выбор рельсов крановых, железнодорожных, узкоколейных, рудничных, для устройства путей производственных предприятий.

Описание материалов верхнего строения железнодорожного пути ( МСП )

Рельсами называют стальные балки специального назначения со сложной формой профиля. Их используют для создания однониточных или двухниточных путей сообщения. Конструкция рельса:

  • Головка. Она направляет движение подвижного состава, принимает давление колес и передает нагрузку на подошву рельса.
  • Подошва, которая обеспечивает устойчивость конструкции.
  • Шейка. Она соединяет головку с подошвой.

Геометрические размеры элементов у разных типов рельс имеют отличия. Сфера применения металлоизделия зависит от особенностей конструкции, типа и марки стали.

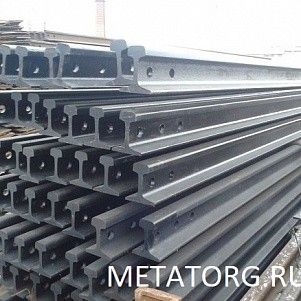

На фото отгрузка рельсов с нашего склада для клиента в Абакан

рельсы кр.jpg

Особенности производства рельсового проката

Рельсы в процессе эксплуатации должны выдерживать высокие нагрузки и иметь гладкую поверхность, чтобы минимизировать силу сопротивления движению крана или вагонетки. В то же время поверхность металла должна иметь шероховатую структуру чтобы движущаяся техника могла стронуться с места или увеличить силу тяги. В качестве сырья для производства крановых и железнодорожных рельсов используется мартеновская, конвекторная сталь, а также электросталь. Для улучшения эксплуатационных характеристик в состав сталей вводят хром, титан, кремний ванадий. Технологии и материалы, применяемые в производстве позволяют получить металлоизделия с заданными характеристиками. Стальные рельсы, изготовленные в соответствии с нормативами ГОСТа, обладают:

  • устойчивостью к ударно-динамическим нагрузкам;
  • большим запасом прочности;
  • износостойкостью;
  • долговечностью;
  • твердостью.

Стальные балки нужной формы изготавливают путем горячей прокатки. Чтобы увеличить прочностные качества готовые изделия подвергают термической обработке: объемной закалке и охлаждением в масляных составах, поверхностной закалке при помощи водовоздушной смеси, термоупрочнению в расплавах солей.

Рельсы крановые ГОСТ 4121-96

Используются для создания подкрановых путей в промышленных цехах, на стройплощадках. К этой категории относятся рельсы с маркировкой КР-70, КР-80, КР-100, КР-120. По подкрановым путям двигаются краны-штабелеры, башенные, консольные, мостовые, портальные, козловые, и стеллажные краны. Исходным материалом служит углеродистая сталь для рельсового транспорта Ст 63.

Таблица 1. Основные размеры и масса 1 метра рельсов крановых тип КР

Марка

Высота профиля, мм

Ширина подошвы, мм

Высота подошвы, мм

Ширина головки, мм

Высота головки, мм

Вес 1 метра, кг

КР-70

120

120

21,38

75,6

28

46,1

КР-80

130

130

22,75

87

35

59,8

КР-100

150

150

22,25

108

40

83,1

КР-120

170

170

31,15

129

45

113,5

Крановые пути бывают наземными и надземными, их устраивают вдоль длинной стороны строящегося объекта, производственной площадки или цеха. Наземные пути состоят из непосредственно рельсов, заземляющих устройств, путевого оборудования. Основанием для укладки рельс служат шпалы или полушпалы, изготовленные из металла, бетона, железобетона, дерева. Для крепления рельсов к шпалам используются стальные костыли или путевые шурупы с прижимами.

Рельсы железнодорожные узкой колеи ГОСТ 6368-82

Предназначены для строительства путей сообщения с узкой колеей, которые используются для хозяйственных нужд производственных предприятий. Железную узкоколейную дорогу используют в горно-добывающей отрасли. Это подземные пути в шахтах, где добывают уголь, горючие сланцы. Подземные и наземные пути служат для соединения копров, надшахтных зданий, дробильно-сортировочных установок, складских помещений, горных выработок. К этой группе относятся рельсы Р-11, Р-18, Р-24.

Таблица 2. Основные размеры и масса 1 метра рельсов узкоколейных

Марка

Высота профиля, мм

Ширина подошвы, мм

Высота подошвы, мм

Ширина головки, мм

Высота головки, мм

Вес 1 метра, кг

Р-11

80,5

66

10

32

17,3

11,2

Р-18

90

80

15

40

20,9

17,9

Р-24

108

92

14,9

51

26,3

24.9

В качестве сырья для изготовления рельс используется сталь специального назначения. Металлоизделия производят из низкоуглеродистой стали для рельсового транспорта марок H50, ПТ70, T60.

Рельсы рудничные ГОСТ 6726-53

Используются в создании стрелок, строительстве звеньевых и бесстыковых путей. Такое устройство путей предназначено для перехода подвижного состава с основного пути на примыкающий. К этой группе относятся рельсы типа Р-33, Р-43.

Таблица 3. Основные размеры и масса 1 метра рельсов рудничных

Марка

Высота профиля, мм

Ширина подошвы, мм

Высота подошвы, мм

Ширина головки, мм

Высота головки, мм

Вес 1 метра, кг

Р-33

128

110

11

60

37

33,5

Р-43

140

114

11

70

42

44,7

Металлоизделия этого типа применяются в строительстве путей, по которым перемещается вагонеточный транспорт по территории производственных предприятий, линий метро, трамвайных путей. При помощи рудничных рельсов создают пути сообщения на предприятиях горнодобывающего и металлургического комплекса.

Пример отгрузки рельсов железнодорожных КР-100 с нашего склада в Красноярске


Рельсы железнодорожные ГОСТ Р 51685-2000

Рельсы типа Р-50 и Р-65 относятся к рельсовому прокату, который используется в строительстве ширококолейных путей. Поставляются с отверстиями для болтовых соединений и без отверстий. Изготавливаются из стальных блюмов или заготовок непрерывно-литого типа. По типу обработки изделия бывают:

  • термоупрочненные высшего качества (В);
  • без термической обработки (Н);
  • с термообработкой (Т1,Т2).

Чтобы предотвратить образование внутренних трещин железнодорожные рельсы подвергаются противофлокенной обработке. Для этого применяется контролируемое охлаждение или изотермическая выдержка.

Таблица 4. Основные размеры и масса 1 метра рельсов железнодорожных

Марка

Высота профиля, мм

Ширина подошвы, мм

Высота подошвы, мм

Ширина головки, мм

Вес 1 метра, кг

Р-50

152,0

132,0

10,5

72,0

51,8

Р-65

180,0

150,0

11,2

75,0

64,9

Рельсы железнодорожные для путей промышленных предприятий ГОСТ Р 51045-2014

Используются для создания стрелочных переводов, прокладки ширококолейных дорог для подъездных и технологических путей на производстве. К самым распространенным относятся рельсы типа РП-50.

Таблица 4. Основные размеры и масса 1 метра рельсов железнодорожных

Марка

Высота профиля, мм

Ширина подошвы, мм

Высота подошвы, мм

Ширина головки, мм

Вес 1 метра, кг

РП-50

152

132

10,5

72

51,8

Изделия идут на реализацию после:

  • дифференцированного термического упрочнения (ДТ);
  • объемной закалки и отпуска (ОТ);
  • без термообработки (НТ).

Для болтовых креплений на концах рельс создаются технологические отверстия. ГК МеталлЭнергоХолдинг предлагает рельсы стальные железнодорожные и крановые по ценам производителя.

При реализации оптовых партий на рельсы новые и бу цены указываются за тонну, при продажах мелкорозничных партий — за 1 погонный метр



«МеталлЭнергоХолдинг» - надежный поставщик металлопроката более 10 лет

Централизованные поставки металлопродукции в 950 городов России и СНГ Централизованные поставки металлопродукции в 950 городов России и СНГ более 120 000 заказчикам
Резка и обработка металлопроката любых марок сталей Резка и обработка металлопроката любых марок сталей, в России. Производим горячее и гальваническое цинкование металлопроката и трубной продукции.
Внутренний и внешний контроль качества Внутренний и внешний контроль качества отпускаемой металлопродукции. Весь металлопрокат сертифицирован.
Доставим металлопрокат по всей России Доставим металлопрокат по всей России удобным для Вас способом и транспортом. А так же в любой речной и морской порт.
