Фильтры

Фильтр пусковой тройниковый ФПТ 100-100-40
Фильтр пусковой тройниковый ФПТ 100-100-40
Цена от: 50.00
RUB

Фильтр пусковой тройниковый ФПТ 100-100-40 на заводе-изготовителе ГК «МеталлЭнергоХолдинг»

Фильтр пусковой тройниковый ФПТ 100-100-40 — разновидность трубной арматуры с фланцевым присоединением. Он устанавливается на выходе из системы, предназначен для удаления твердых частиц из перекачиваемых жидких и газообразных продуктов. Устройства предотвращают попадание грязи, окалины, ржавчины в насосное оборудование. Они востребованы в магистральных трубопроводах, нагнетательных контурах, необходимы для очистки транспортируемого потока.

Конструкция фильтра пускового тройникового ФПТ 100-100-40

Арматура представляет собой фитинг, укомплектованный сеткой, которая установлена в корпусе с помощью проволоки. На отводной патрубок устанавливается фланцевая заглушка. После промывки системы сетку вынимают из тройника без демонтажа всей конструкции. При необходимости сетчатый элемент устанавливают вновь.

Фильтр пусковой тройниковый ФПТ 100-100-40 располагают на трубопроводе только в вертикальном положении. Горизонтальный отрезок фитинга приваривается с двух сторон (врезается в трубопровод). Направление потока указано на корпусе стрелкой.

Применение фильтров ФПТ на давление 40 кгс/см²:

  • для природного и сжиженного газа;
  • сырьевой нефти;
  • углеводородов;
  • воды;
  • растворов для пожаротушения;
  • нефтепродуктов.

Производство фильтра пускового тройникового из стали

Для изготовления арматуры используется качественная углеродистая сталь марки 20. Для фильтрующего элемента используется плетеная сетка № 1-2-1,0 из нержавеющего кислотоустойчивого сплава 12Х18Н9T. Герметичность корпуса ФПТ 100-100-40 обеспечивают прокладки Б-150-40, соответствующие регламенту ГОСТ 15180-86.

Купить фильтр пусковой тройниковый ФПТ 100-100-40 по выгодной цене

Напишите на e-mail angarsk@zakaz-met.ru или наберите номер телефона 8 800 777 21 67, чтобы купить фильтр пусковой тройниковый ФПТ 100-100-40. Всегда доступная цена, доставка.


Фильтр пусковой тройниковый ФПТ 100-80-25
Фильтр пусковой тройниковый ФПТ 100-80-25
Цена от: 50.00
RUB
Фильтр пусковой тройниковый ФПТ 100-80-40
Фильтр пусковой тройниковый ФПТ 100-80-40
Цена от: 50.00
RUB

Фильтр тройниковый ФПТ 100-80-40 по цене производителя ГК «МеталлЭнергоХолдинг»

Фильтр ФПТ широко используется на различных участках трубопроводных коммуникаций для защиты высокочувствительного оборудования и КИП от грязи и механических частиц. Изготовление осуществляется в строгом соответствии с ТУ и ГОСТ, в качестве исходного сырья используется высококачественная коррозионностойкая сталь. Готовые фильтры проходят строгий контроль качества, что обеспечивает соответствие требованиям отраслевых стандартов и Техническому регламенту ТС 032/2013, устанавливающему особые требования к оборудованию, работающему в условиях повышенного давления.

Пусковой фильтр ФТП применяется для защиты насосного оборудования от следующих веществ, попадающих в трубопроводы:

  • грязь;

  • окалина;

  • посторонних предметов;

  • иных взвешенных частиц, способных нанести существенный вред высокочувствительному оборудованию.

При промывке системы с помощью пускового фильтра происходит отделение грязи и твердых мельчайших посторонних частиц от основного потока перемещаемой среды.

Место монтажа ФПТ в трубопроводной системе:

  • на всасывающих участках линии насоса;
  • перед компрессорными установками;
  • перед форсунками, счетчиками расхода воды и пр.
Для надежной работы фильтра важно обеспечить его правильное положение в процессе монтажа. Установка выполняется на вертикальные или горизонтальные участки трубопроводов.

Основные технические характеристики фильтра ФПТ:

Параметр

Значение

Ру, МПа

4,0

Ду, мм

100,0

Д1 (всасывающего патрубка), мм

80,0

Материал, используемый для изготовления корпуса

Ст20

Материал прокладки

Б-150-40

Марка стали для изготовления фильтрующего элемента

12Х18Н9Т

Температурный диапазон эксплуатации, °С

- 70 … +450

Купить фильтр ФТП 100-80-40 дешево с доставкой

Группа компаний «МеталлЭнергоХолдинг» предлагает фильтры пусковые тройниковые типа ФПТ 100-80-40 оптом и в розницу. Изготовление и сборка корпусов осуществляется на собственном предприятии, а прямые поставки позволяют клиентам приобретать высококачественные фильтры по заводской цене, без переплат!


Фильтр пусковой тройниковый ФПТ 100-80-63
Фильтр пусковой тройниковый ФПТ 100-80-63
Цена от: 50.00
RUB
Фильтр пусковой тройниковый ФПТ 150-80-25
Фильтр пусковой тройниковый ФПТ 150-80-25
Цена от: 50.00
RUB
Фильтр пусковой тройниковый ФПТ 150-80-63
Фильтр пусковой тройниковый ФПТ 150-80-63
Цена от: 50.00
RUB
Фильтр пусковой тройниковый ФПТ 200-100-25
Фильтр пусковой тройниковый ФПТ 200-100-25
Цена от: 50.00
RUB

Фильтр пусковой тройниковый ФПТ 200-100-25 купить от компании ГК «МеталлЭнергоХолдинг»

Фильтр пусковой тройниковый (ФПТ) представляет собой специальное металлическое устройство, предназначенное для защиты оборудования путем очистки жидкости от загрязнений, которые могли остаться в коммуникациях после ремонта трубопровода.

Монтируются такие фильтры в вертикальном положении. Все комплектующие используемые для производства таких изделий в обязательном порядке проверяются, работы осуществляют только квалифицированные инженеры.

Характеристики ФПТ 200-100-25:

Наименование

Фильтр пусковой тройниковый

Обозначение (Марка)

ФПТ 200-100-25

Материал

Сталь (Корпус — Ст20; сетка — нержавеющая сталь)

Условный диаметр, мм

200

D всасывающего патрубка, мм

100

Pу, МПа

2,5

Стандарты

ГОСТ 1050-2013

ГОСТ 5632-72

Достоинства фильтра пускового тройникового:

  • Эффективность;

  • Прочность;

  • Широкий диапазон рабочих температур;

  • Стойкость к малоагрессивным средам;

  • Длительный период службы (не менее 10 лет).

Также стоит отметить, что такие изделия достаточно просты в монтаже.

Применение ФПТ 200-100-25

Данный прибор устанавливается на всасывающих линиях насоса, и эффективно очищает рабочий поток от грязи и других инородных включений.

Купить фильтр пусковой тройниковый ФПТ 200-100-25 по выгодной цене

В нашей компании ГК «МеталлЭнергоХолдинг» Вы всегда можете приобрести надежный ФПТ в необходимом количестве.


Фильтр пусковой тройниковый ФПТ 250-100-63
Фильтр пусковой тройниковый ФПТ 250-100-63
Цена от: 50.00
RUB
Фильтр пусковой тройниковый ФПТ 300-80-25
Фильтр пусковой тройниковый ФПТ 300-80-25
Цена от: 50.00
RUB

Фильтр пусковой тройниковый ФТП 300-80-25 купить от производителя ГК «МеталлЭнергоХолдинг»

ГК МеталлЭнергоХолдинг принимает заказы на изготовление тройникового фильтра для марки ФТП 300-80-25 для выполнения пусковых работ. Этот тип трубопроводной арматуры применяется для удаления из рабочей среды загрязняющих частиц в виде окалины, песка, ила и грязи после окончания монтажных работ или ремонта. Для этого его устанавливают на вертикальном участке всасывающей линии насоса, поскольку необходимо защитить рабочее колесо от возможного засорения. При этом следует учесть, что монтаж фильтрующего элемента непосредственно возле насосной установки не является обязательным. Изготовление фильтра осуществляется в соответствии ТУ 3616-001-64790212-2012.

Расшифровка тройниковый ФТП 300-80-25 показана в таблице.

ФТП

Диаметр, мм

Допустимое давление, кг/см2

Рабочая температура среды, °С

условного прохода

всасывающего патрубка насоса

фильтр пусковой тройниковый

300

80

25

от -70 до +450

Конструкция фильтра представляет собой сварной или кованый тройник, на ответвление которого приварен стальной фланец для установки заглушки с закрепленной на ней металлической сетчатой рамки. Проходные патрубки привариваются к трубопроводу. Благодаря такой конструкции сетку можно снять после окончания работ не демонтируя фильтр с трубопровода.

Для изготовления корпуса, фланца и задвижки могут применяться углеродистые стали Ст20, 09Г2С или нержавеющие сплавы 12Х18Н10Т, 08Х22Н6Т. В первом случае транспортируемая среда должна быть нейтральной или мало-агрессивной.

Уплотнительная прокладка из резины или паронита, в зависимости от параметров рабочей среды.

Как приобрести фильтр пусковой тройниковый ФПТ 300-80-25 по выгодной цене

Для покупки обратитесь к нашим менеджерам по номеру телефона 8 800 777 21 67 или электронной почте angarsk@zakaz-met.ru

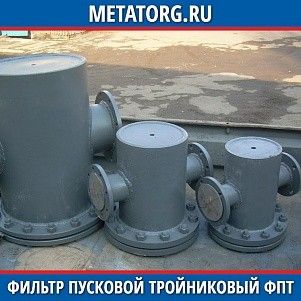

Фильтр пусковой тройниковый ‒ ФПТ

Очистительное устройство поможет вам бороться с проблемами, возникающими после монтажных и ремонтных работ, проводившихся в трубопроводной системе

Группа компаний «МеталлЭнергоХолдинг» реализует фильтры пусковые тройниковые, подлежащие эксплуатации в температурных условиях от ‒70оС до +450оС. Фильтрующие приборы, применяющиеся в неагрессивных либо мало агрессивных рабочих средах, купите по цене завода-изготовителя в розницу или оптом. При заказе продукции в больших объёмах предоставляем скидку.

Производство продукции ФПТ

Завод изготовит фильтры по типовой проектной разработке, регламентированной нормативами действующих ГОСТов и Технических условий. По настоянию потребителя можем осуществить выпуск фильтровальной установки для насоса в соответствии с предоставленными чертежами. Материалы для фильтра также подберём по желанию заказывающего предприятия.

Описание фильтров ФПТ

Предназначение данной конструкции ‒ очистка рабочей среды и защита всасывающего насоса, предназначенного для перекачки находящихся в трубах жидкостей от грязи, окалин труб, различных инородных предметов и частиц, появляющихся в системе трубопровода вследствие монтажных работ или проводившегося ремонта. Фильтр ФПТ является главным очистительным устройством, фильтрующим жидкие вещества, перекачиваемые по трубам. Установите данный прибор и насос прослужит вам долгие годы.

Установка ФПТ и его характеристики

Тройниковые устройства ФПТ устанавливаются на вертикально расположенных, всасывающих линиях насосов. Они присоединяются к трубопроводной системе методом приваривания и функционируют в условиях рабочего давления 16, 25, 40, 63 кг/см2 при диаметре условного прохода от 0,05 м до 0,6 м.

Размер твердых частиц механических примесей в рабочей жидкости должен быть не больше 2 мм. Фильтры по нормативам ГОСТов могут функционировать лишь в средах химически не агрессивных, либо имеющих небольшую концентрацию вредных веществ.

Конструкция пусковых фильтровальных устройств

Данная продукция рассчитана на извлечение фильтрующего элемента (сетчатой корзины) после профилактических работ в трубопроводной системе, и удаления из него мусора без демонтажа самой установки. Это очень практично и удобно. Размеры фильтров подобного назначения обуславливаются параметрами штуцера насоса, давлением и температурой рабочей среды. В фильтре размещены входное и выходное отверстия, а также метки для правильной установки прибора.

Характеристики и материалы изготовления установки ФПТ ДУ 8,0 см смотрите в таблице:

Название прибора

УД (кгс/см2)

Материалы составных частей

Фланец Корпус Заглушка
ФПТ ст.20 16, 25, 40, 63 Сталь 20, ГОСТ 8479 группы IV Сталь 20, ГОСТы 1050, 8731, 8733 группы В Сталь 20, ГОСТ 1050

Как купить фильтр пусковой тройниковый ‒ ФПТ

Ознакомьтесь с ассортиментом продукции, предлагаемой ГК МеталлЭнергоХолдинг, в каталоге на сайте компании. Выбирая изделие, обратите особое внимание на материал, из которого изготовлена установка. В случае индивидуального заказа, стоимость фильтра будет рассчитана в индивидуальном порядке. Если есть вопросы или уже сделан выбор, свяжитесь с нами по телефону. Номер находится в разделе контакты. Мы быстро обработаем вашу заявку и оформим заказ. Гарантируем качество и надёжность товара. ГК «МЭХ» ‒ ваш надёжный партнёр, работайте с нами!
